Мастера из iFixIt «вскрыли» новый iPad

В некоторых странах первой волны начала продаж нового iPad уже открылись магазины компании Apple, а ребята из мастерской iFixit уже готовы приступить к его «вскрытию», о чём поведали миру в своём твиттере.

Специально для этого они прилетели в Мельбурн, Австралия, где получили в «очумелые ручки» свежий iPad для проведения над ним своих ритуальных операций.

Характеристики нового iPad:

* Двухъядерный процессор Apple A5X.
* 9,7-дюймовый ЖК-дисплей Retina (2048 ? 1536 пикселей ) со светодиодной подсветкой.
* Четырехъядерный графический процессор PowerVR SGX MP4+.
* Флэш-память объёмом 16 Гб, 32 Гб или 64 Гб.
* 5-мегапиксельная тыловая камера.

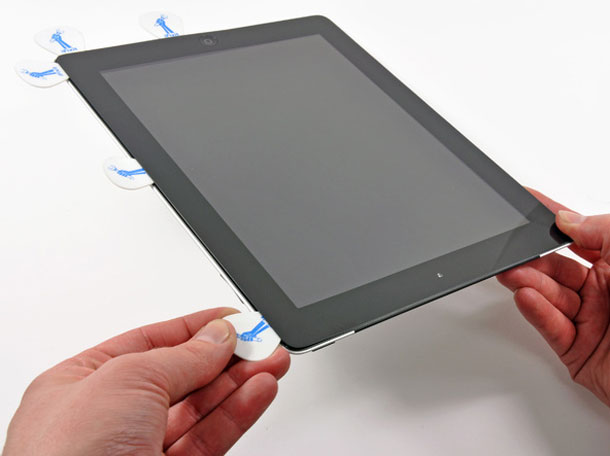

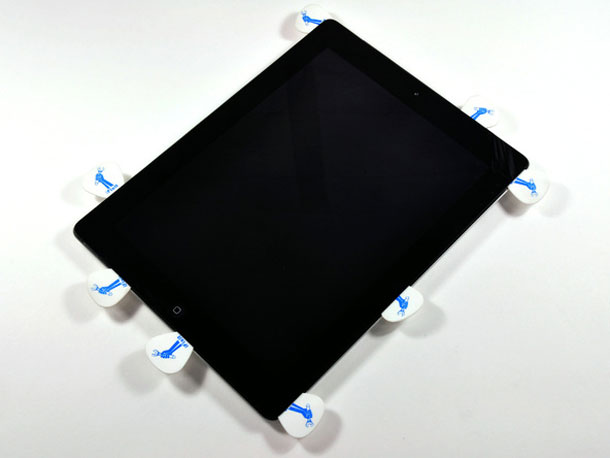

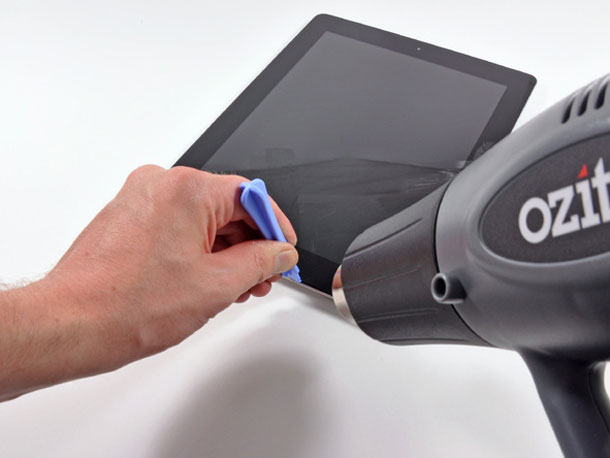

 Приступаем к вскрытию самого первого приобретенного нового iPad … в мире.

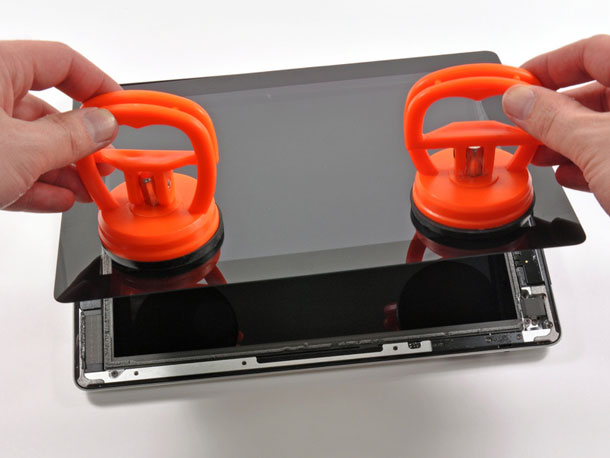

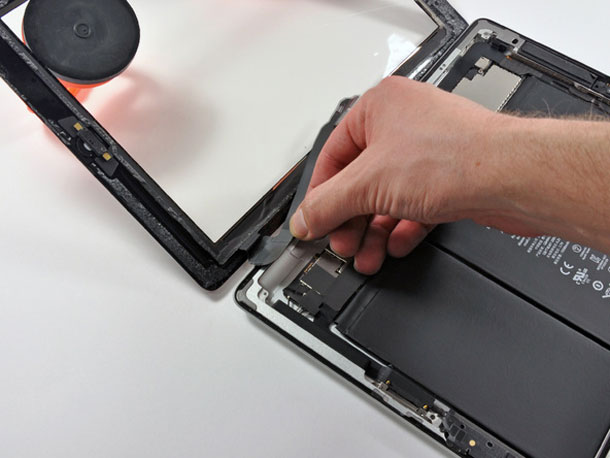

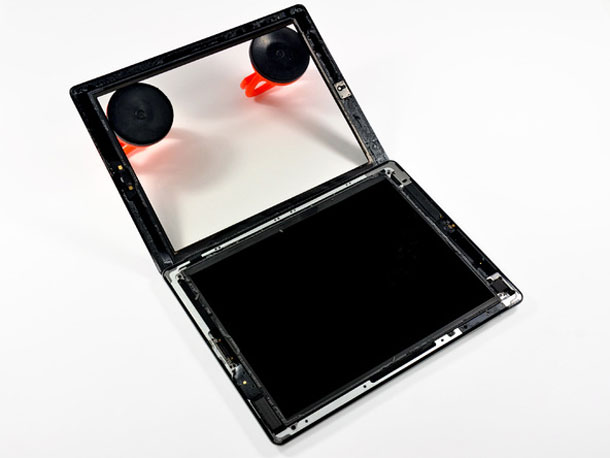

Такой дисплей мог быть удалён только специальными присосками.

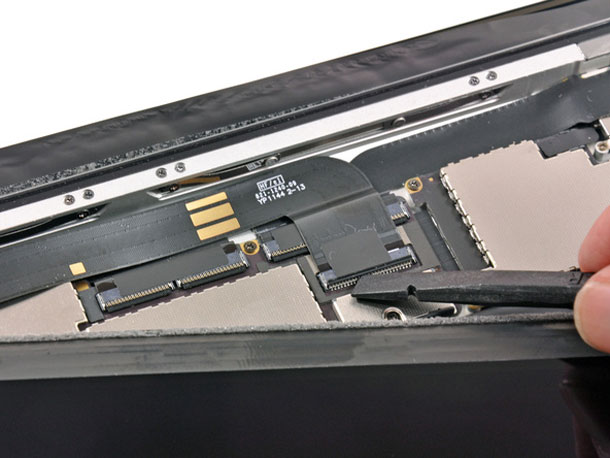

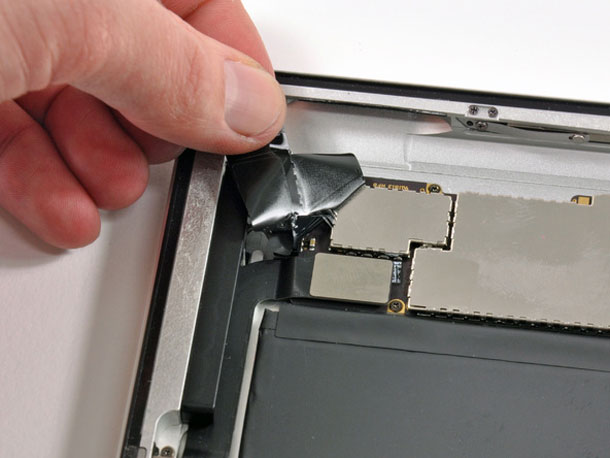

Как уже говорилось ранее, крепёж и шлейф в новом iPad и iPad 2 отличаются друг от друга.

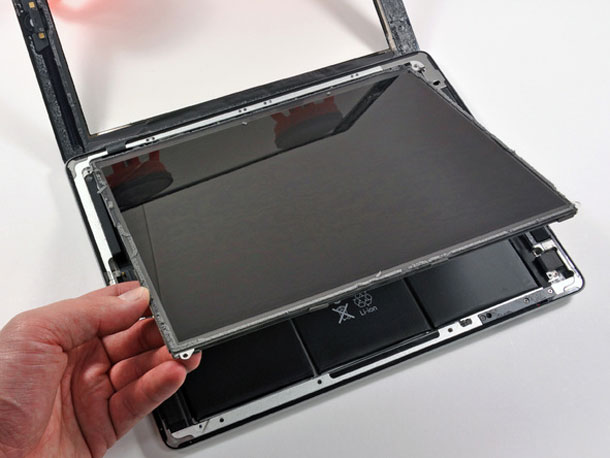

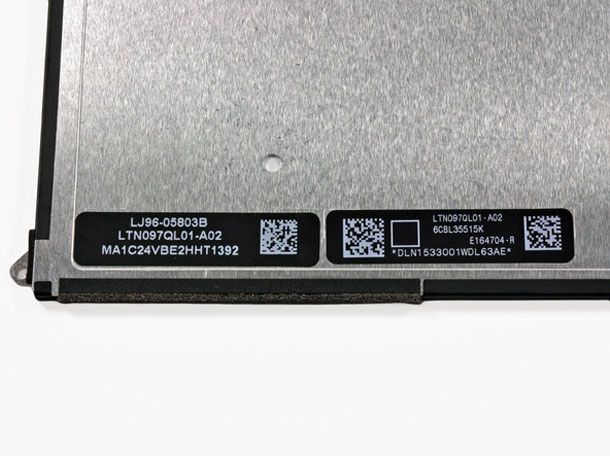

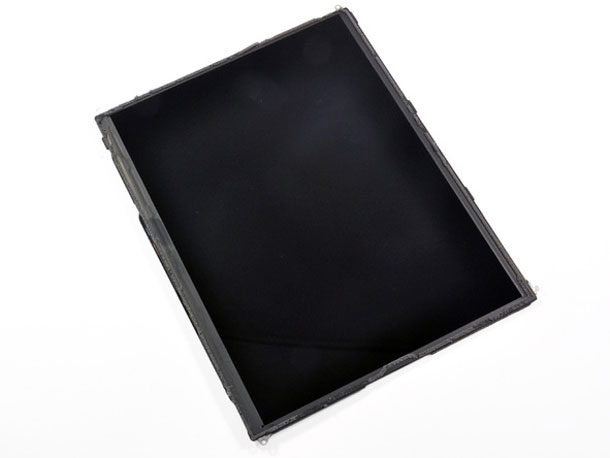

Судя по номеру модели  9,7 дюймового ЖК-жисплея, произведён он был компанией Samsung.

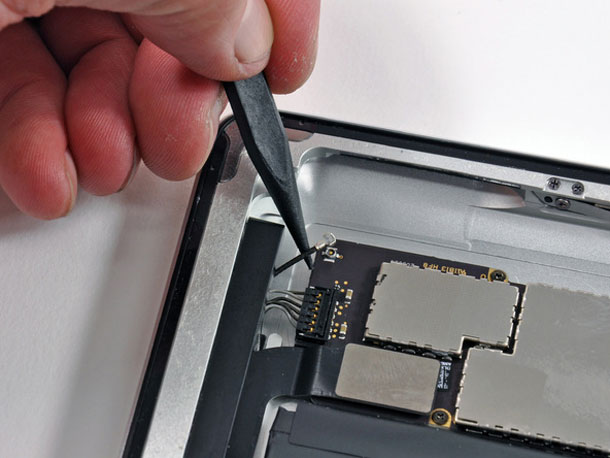

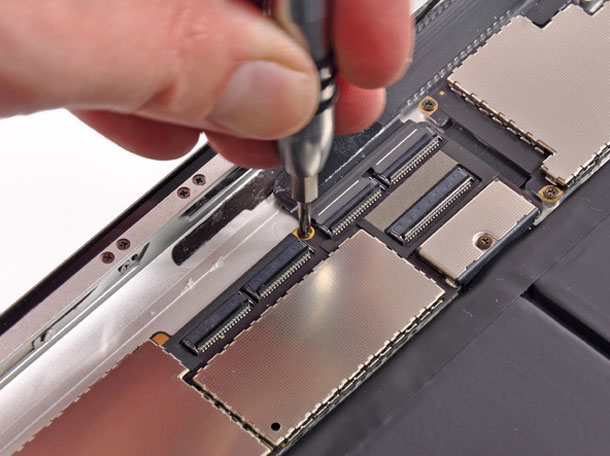

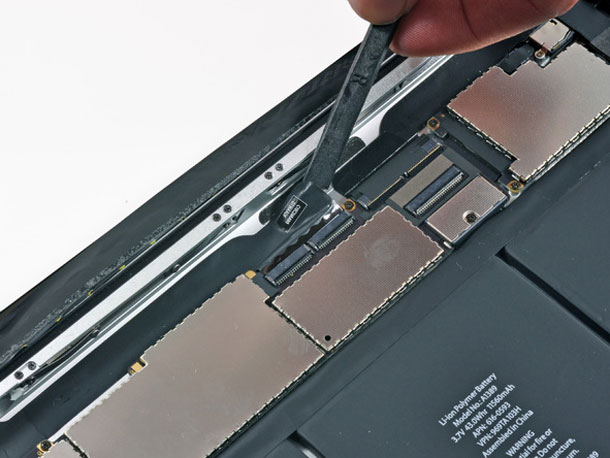

Разъемы, винты, соединительные и снова винты…

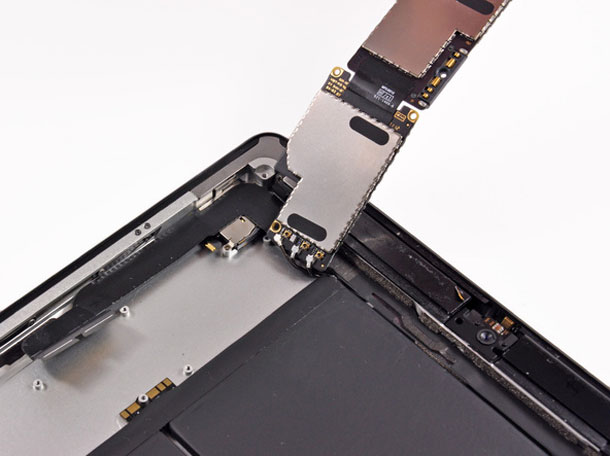

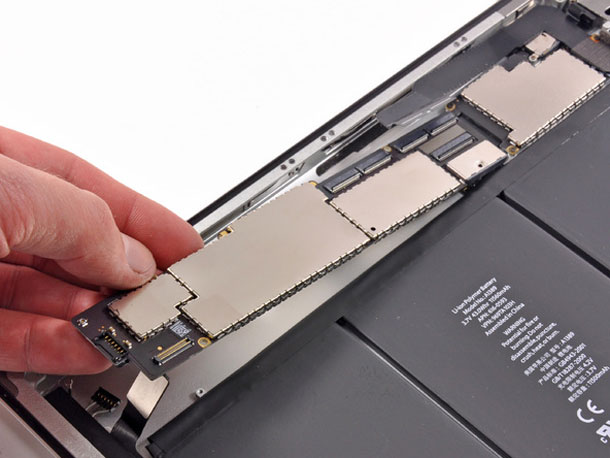

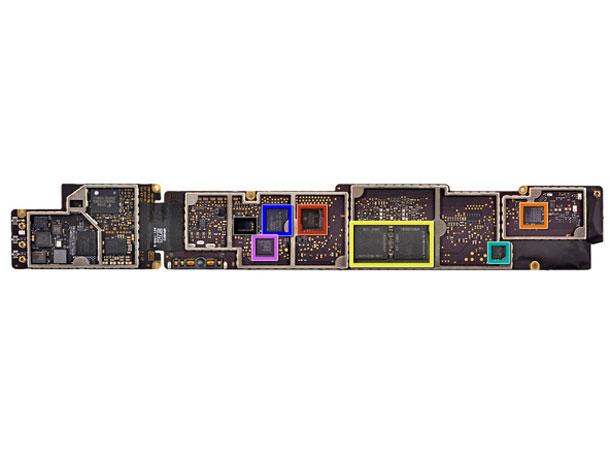

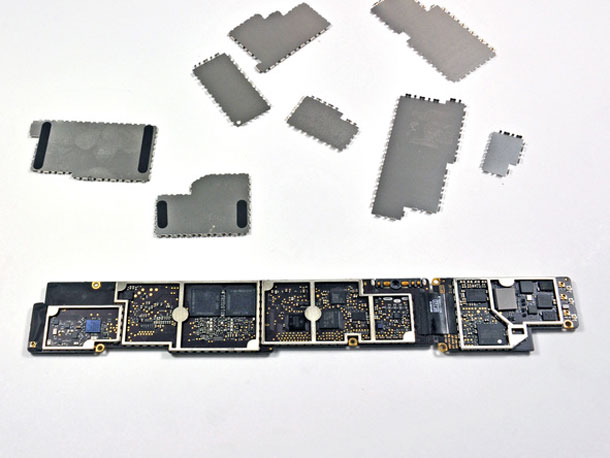

Вот мы и добрались до материнской платы.

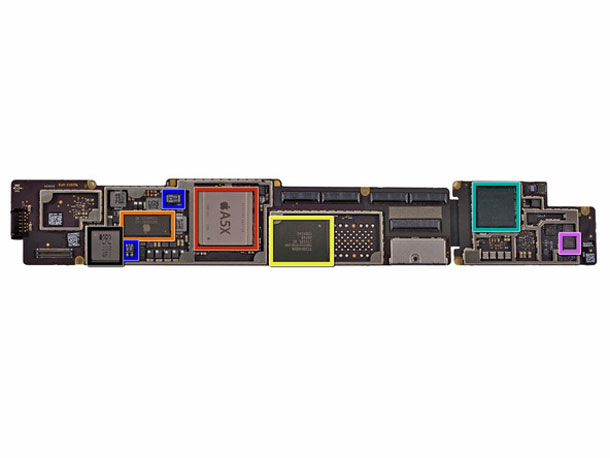

* Красный — Texas Instruments CD3240
* Оранжевый — чип Broadcom BCM4330 802.11a/b/g/n MAC/Baseband/Radio со встроенным Bluetooth 4.0 + HS и FM трансивером
* Жёлтый — 2 x 4Gb Elpida LP DDR2 = 1 GB DRAM
* Голубой — Fairchild FDMC 6683
* Синий — Контроллер Broadcom BCM5973 I/O
* Фиолетовый — Чип Broadcom BCM5974
* Чёрный — Apple 338S0987 B0LI1150 SGP

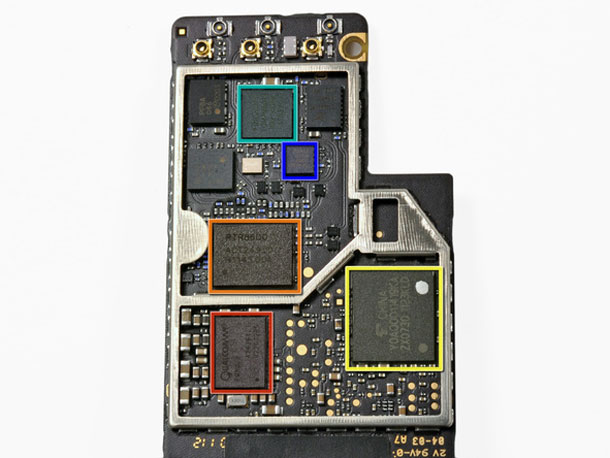

* Красный — Qualcomm PM8028 Power Management IC.
* Оранжевый — Qualcomm RTR8600 multi-band/mode RF transceiver for LTE bands.
* Жёлтый — Toshiba Y0A0000 Memory MCP..
* Голубой — Triquint TQM7M5013 quad-band linear power amplifier module.
* Синий — Avago A5904.

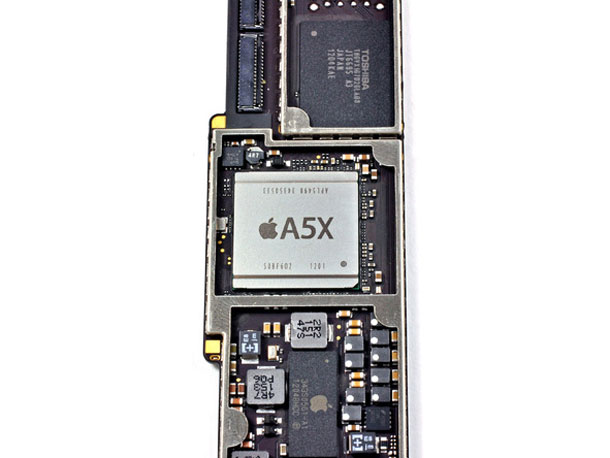

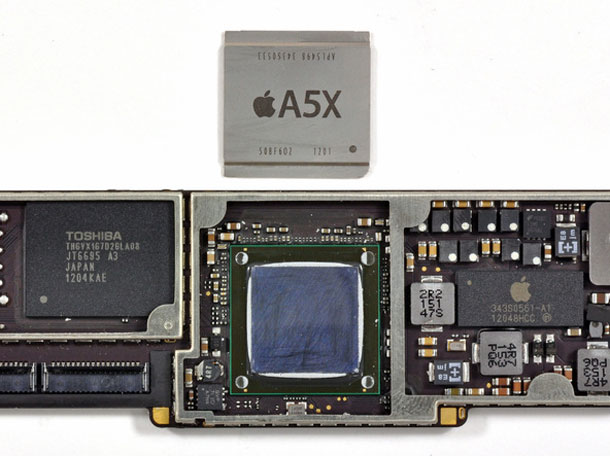

Сердце нового iPad — процессор Apple A5X во всей своей красе.

Выпущен компанией Samsung в первую неделю 2012 года.

* Красный — процессор Apple A5x.
* Оранжевый — Apple 343S0561 (обновленная версия 343S052 из iPad 2).
* Жёлтый — Флэш-память Toshiba на 16 Гб, серийный номер THGVX1G7D2GLA08. Сделана по 24 nm технологии.
* Голубой — Модем 3G/4G Qualcomm MDM9600.

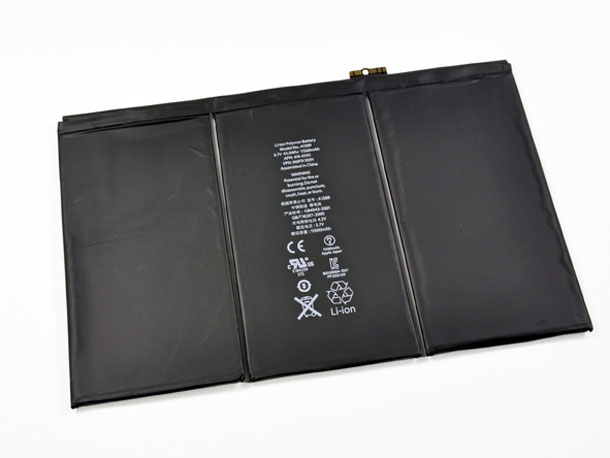

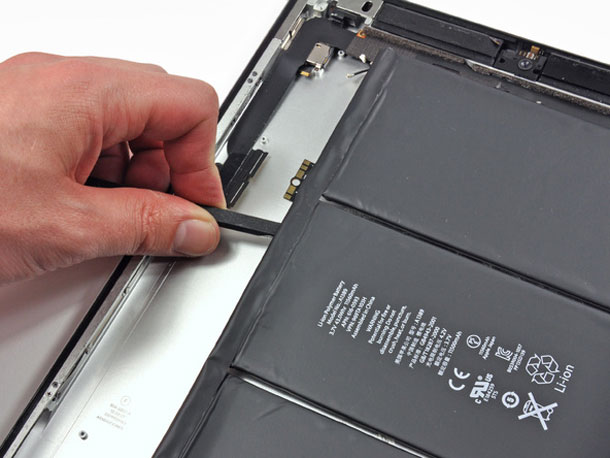

А вот и новая, увеличенная батарея ёмкостью 42,5 ватт-час (в iPad 2 — 25 ватт-час)

Как и в большинстве планшетов Apple, она просто огромна.

Состоит из трех ячеек, размер каждой примерно 12,5 см х 6,5 см х 4 мм.

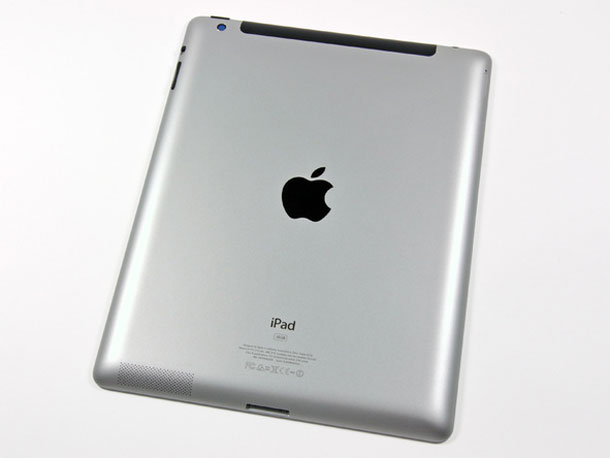

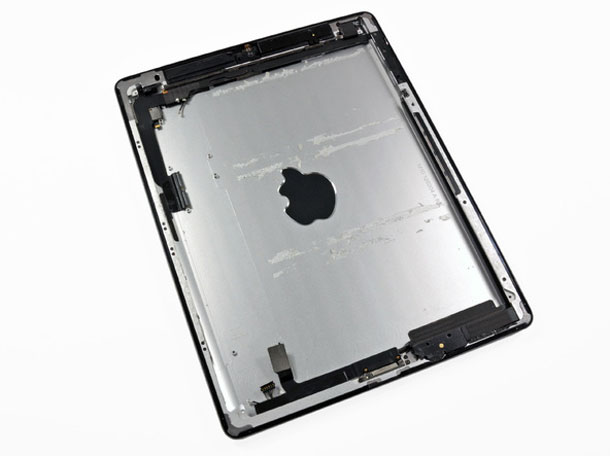

Задняя крышка нового iPad с различными мелкими деталями.

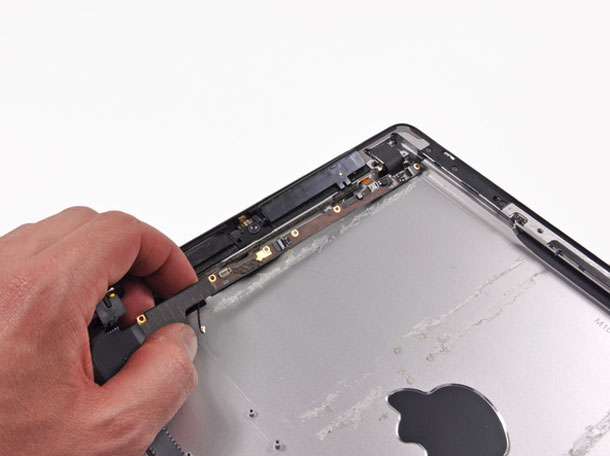

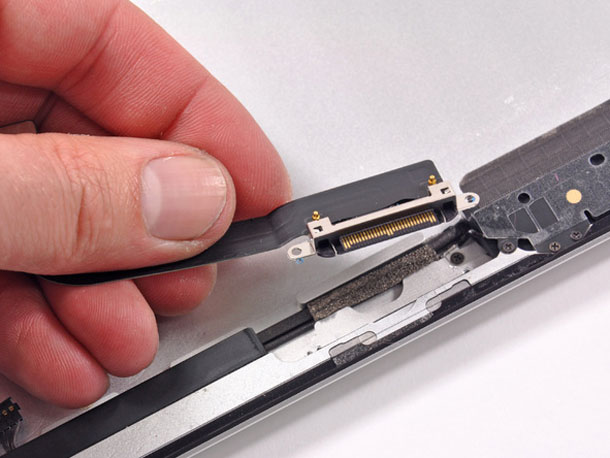

Док-коннектор.

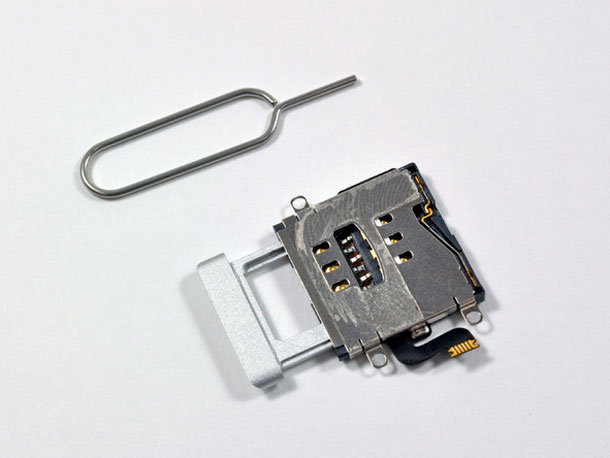

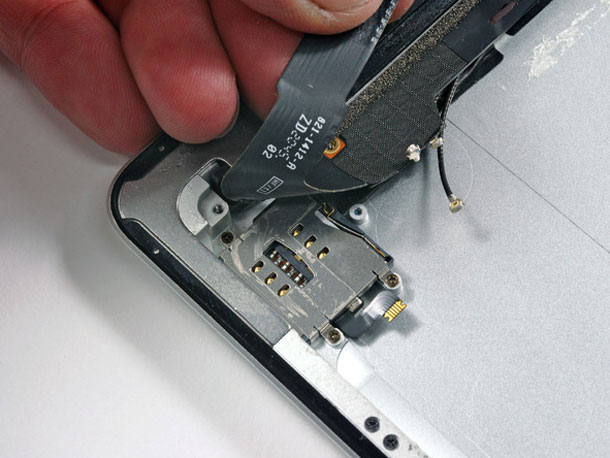

Извлекаем слот для сим-карт.

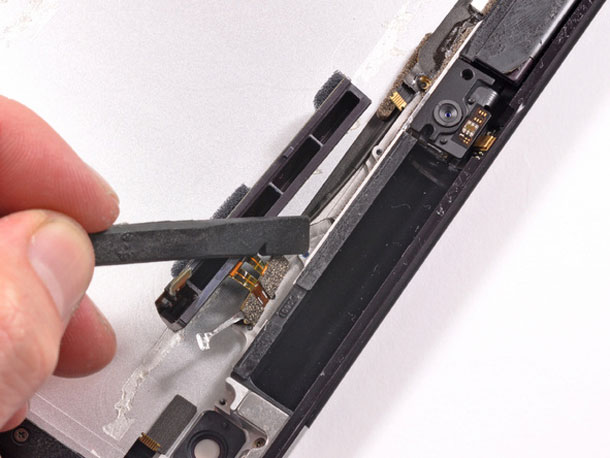

Длинный шлейф, ведущий к 5-мегапиксельной камере iSight.

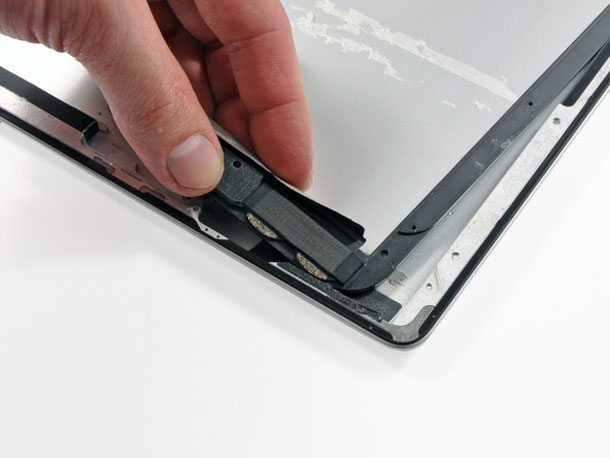

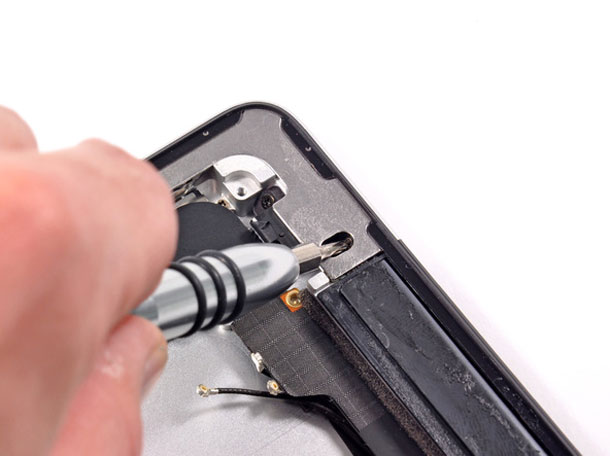

Извлекаем другие мелкие детали, такие как …

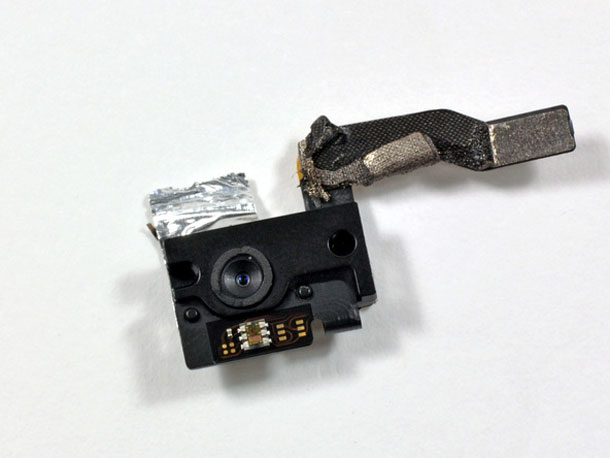

… фронтальная камера …

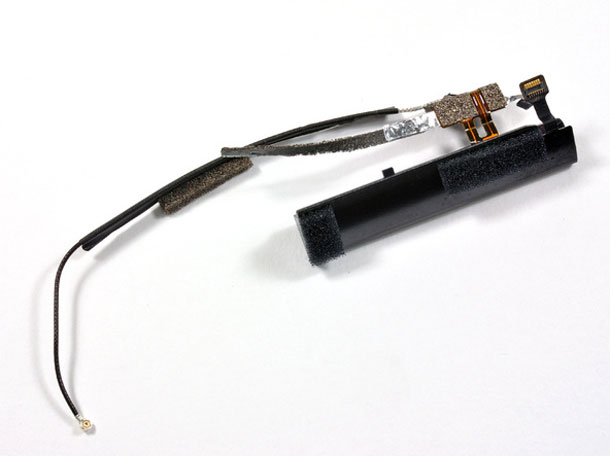

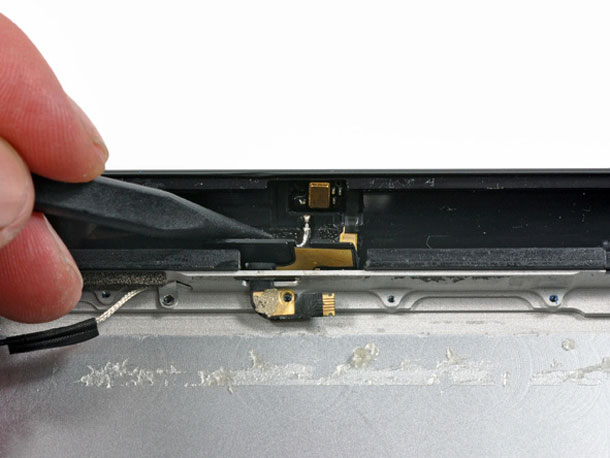

… и антенна.

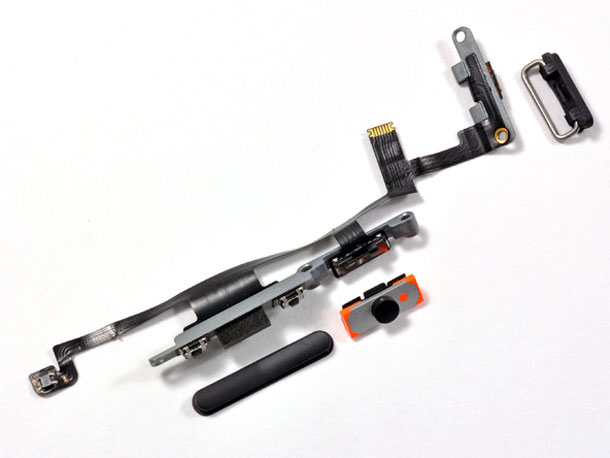

И в заключение извлекаем всё остальное (кнопочки, переключатели, …)

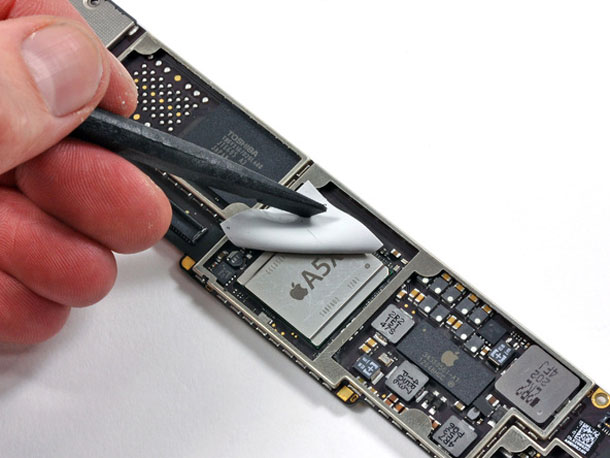

И напоследок извлекаем с материнской платы процессор Apple A5X.



Ну вот и всё …
