Мастера из iFixit уже «вскрыли» iPad Mini

Несмотря на то что официальные продажи iPad Mini начнутся только завтра, первые мини-планшеты от Apple уже начали поступать к клиентам, ранее оставившим на них предварительные заказы.

Вряд ли кто-то сомневался, что ребятам из iFixit удастся заполучить в свои руки iPad Mini ещё до старта его продаж и это действительно произошло, после чего они сразу же приступили в исследованию его внутренностей.

Напомним, что iPad Mini имеет:
* 7,9-дюймовый сенсорный дисплей с разрешением 1024 х 768 пикселей (163 точек на дюйм) .
* Двухъядерный процессор A5.

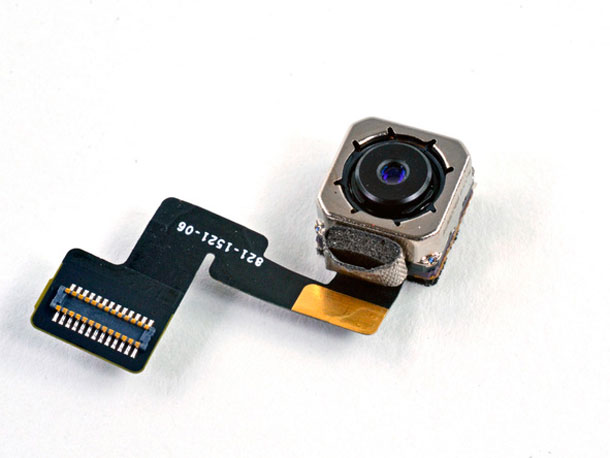

* 5-мегапиксельную заднюю камеру и 1,2-мегапиксельную фронтальную камеру.
* Разъем Lightning
* Возможны варианты с 16, 32 или 64 Гб встроенной памяти.

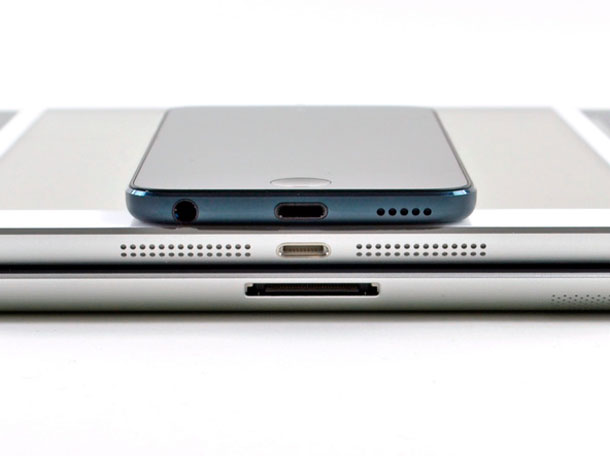

iPad 3, iPad Mini и iPod Touch 5

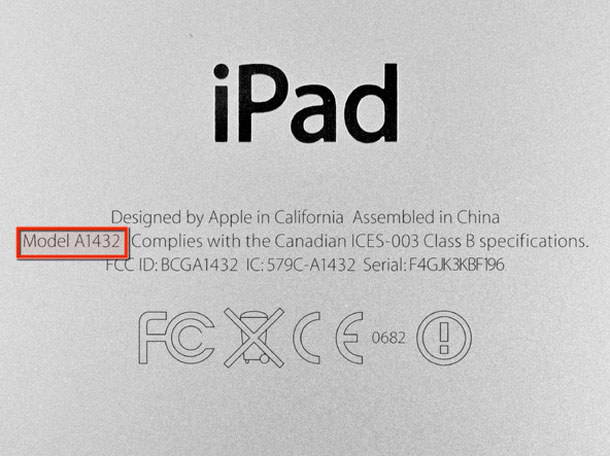

Номер модели: A1432

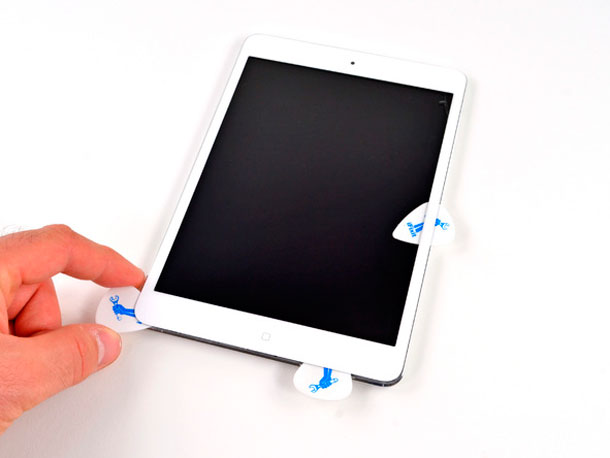

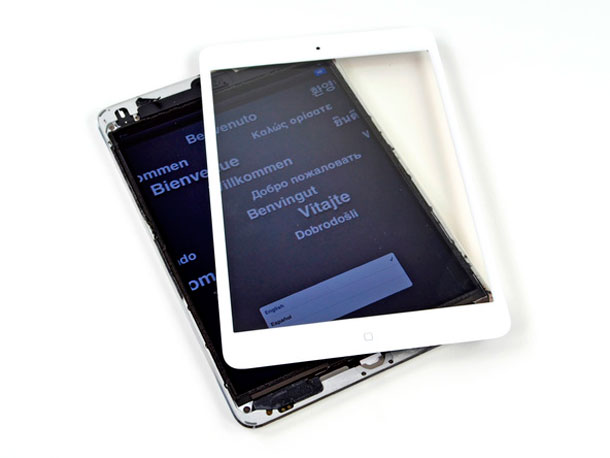

С помощью прибора iOpener, работающего по принципу СВЧ, клей нагревается до нужной температуры, после чего можно с легкостью извлечь стекло и дисплей.

В iPad Mini стекло извлекается намного проще, чем из других устройств.

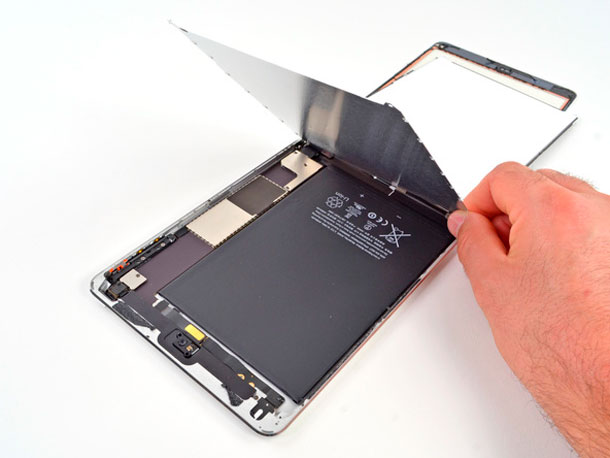

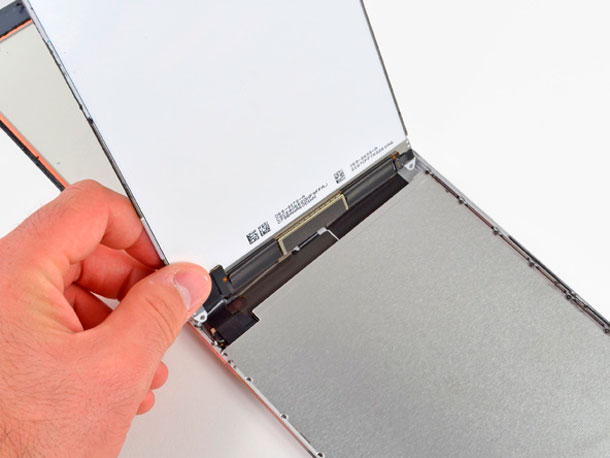

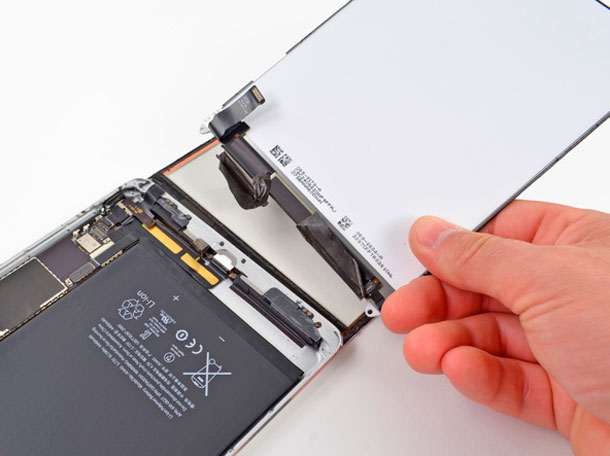

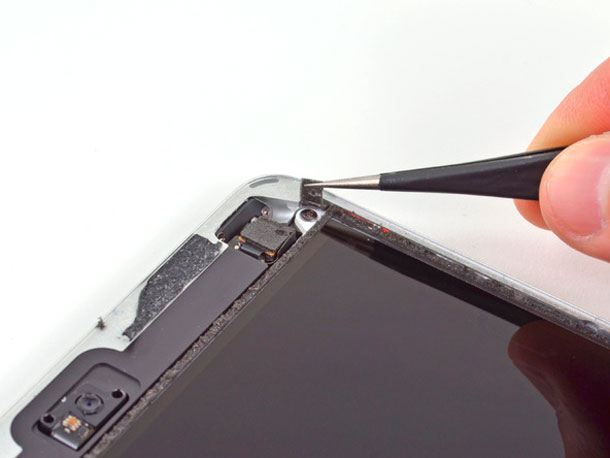

После того, как были отвинчены два скрытых и два открытых винта с помощью инструментов из набора 54 Bit Driver Kit, можно поднять ЖК-матрицу.

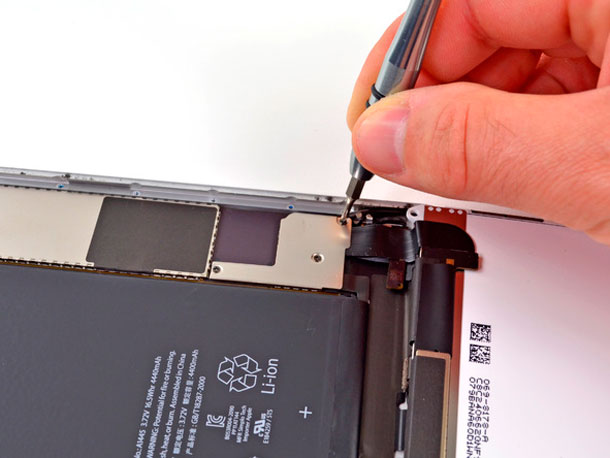

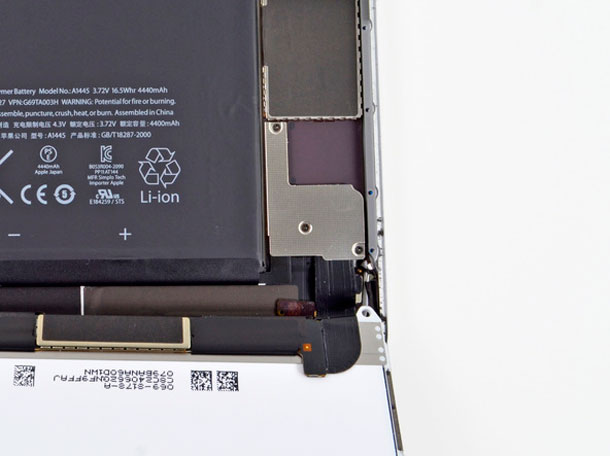

Теперь самое время удалить несколько металлических деталей.

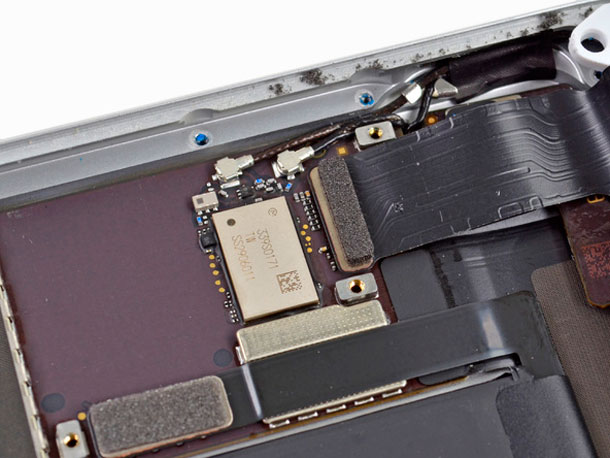

Здесь мы видим Wi-Fi модуль Murata 339S0171.

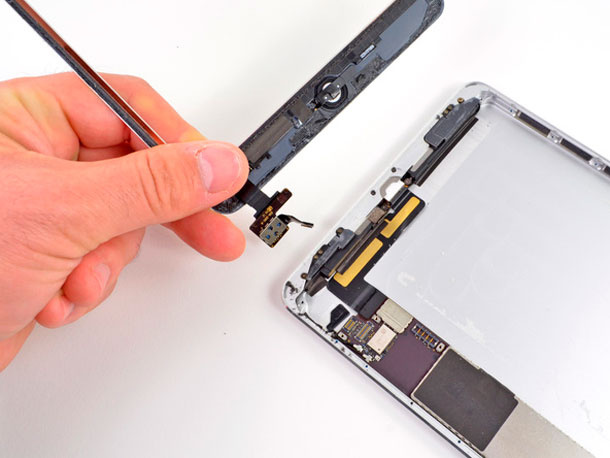

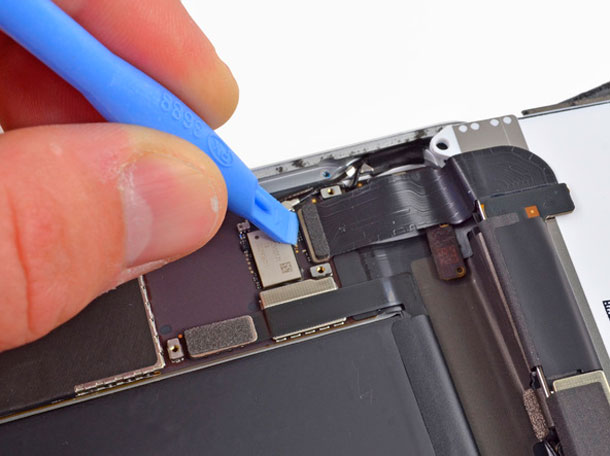

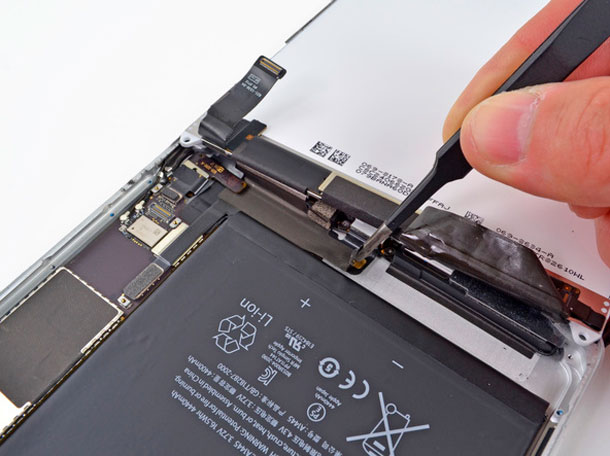

С помощь специального инструмента отсоединить разъем дисплея.

Плохой новостью является то, что до удаления дисплея необходимо удалить ЖК-матрицу. Отличная новость: ЖК-матрица и защитное стекло = это два разных компонента.

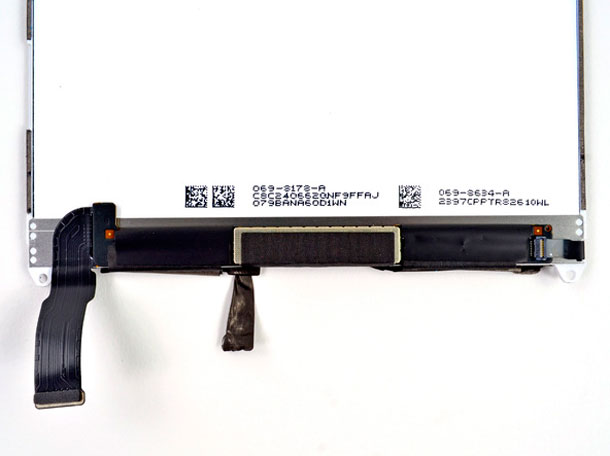

Хотя по маркировке на задней панели дисплея нельзя получить много информации, главное мы видим — в iPad Mini используется дисплей производства компании Samsung.

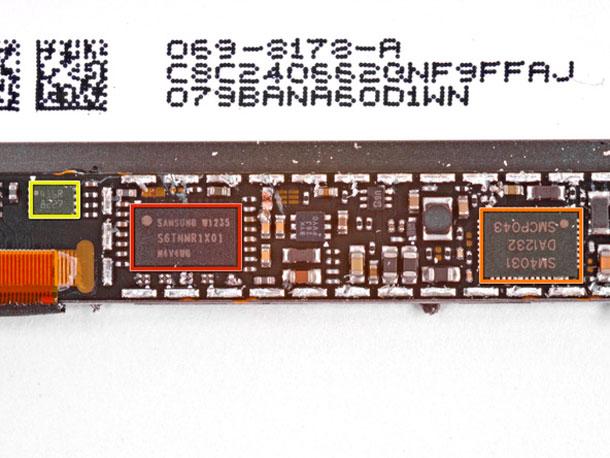

Красный — Samsung W1235 S6TNMR1X01 Display Driver
Орандевый — SM4031 DA1232 SMCP043
Жёлтый — 416R 8227

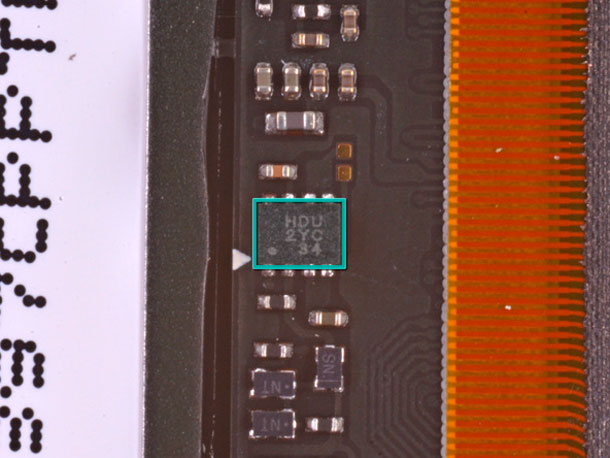

Голубой — HDU 2yc 34

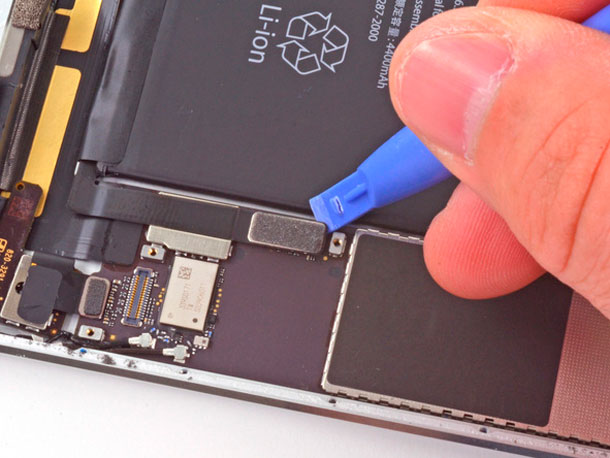

К счастью, в iPad Mini используется такое же разъем для крепления аккумулятора, как у его «старших братьев», а не пайка, как в iPod Touch.

Его можно отсоединить с помощью специального инструмента.

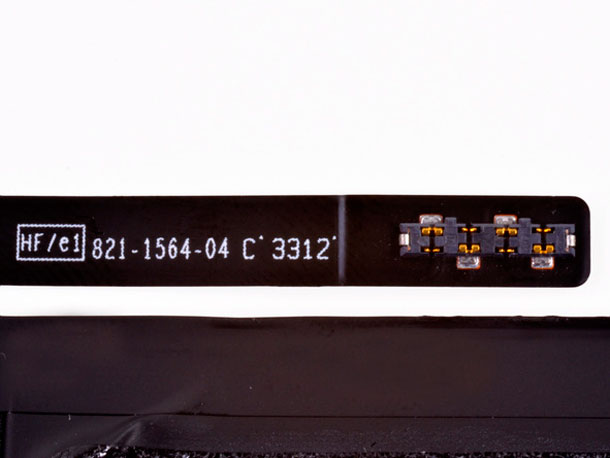

Маркировка рядом с разъемом —  821-1564-04 C 3312.

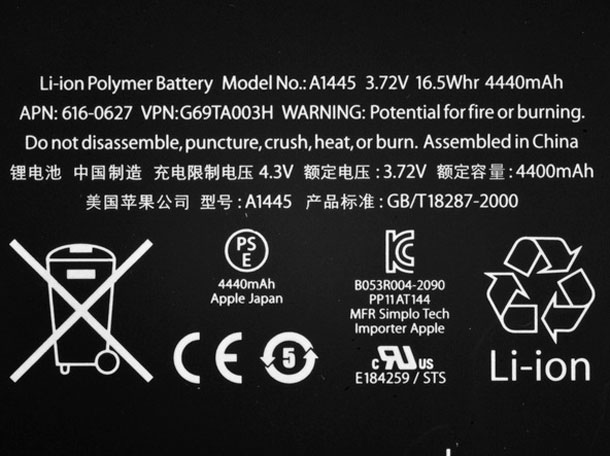

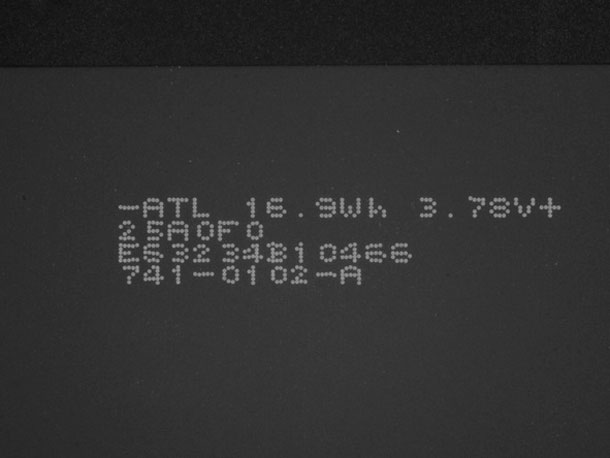

Показатели на батарее немного разнятся

3.72 V, 16.5 Whr, 4400 mAh

3.78 V, 16.9 Whr, 4400 mAh

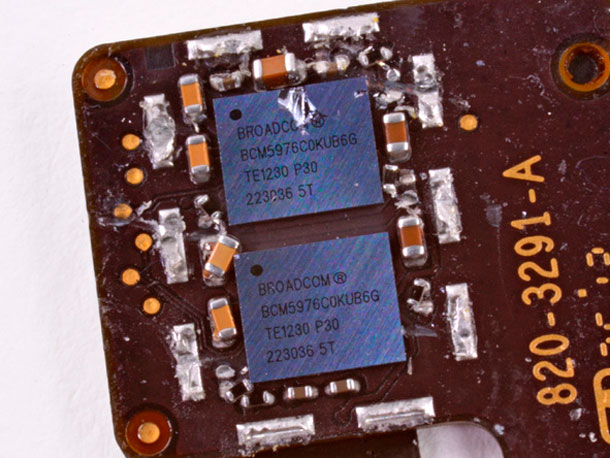

На одном из разъёмов имеется пара микросхем Broadcom — BCM5976C0KUB6G.

Антенна Wi-Fi и Bluetooth.

Apple не шутила о «мини», это одни из самых маленьких винтов, которые мы когда-либо видели!

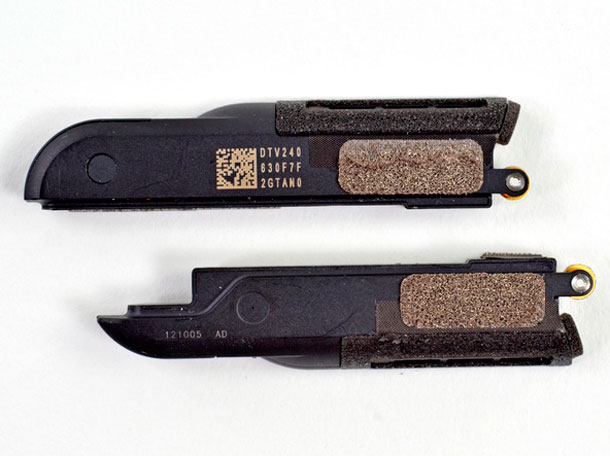

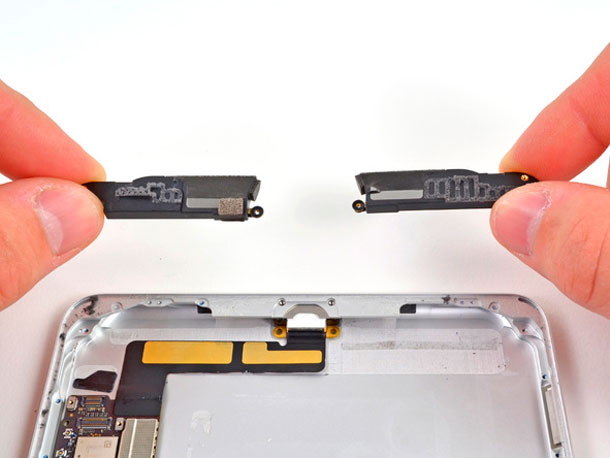

Хотя некоторые сомневаются, мы можем подтвердить, что iPad Mini действительно оснащён стереодинамики.

Благодаря разъему Lightning освободилось достаточно пространства, чтобы установить в планшет второй динамик.

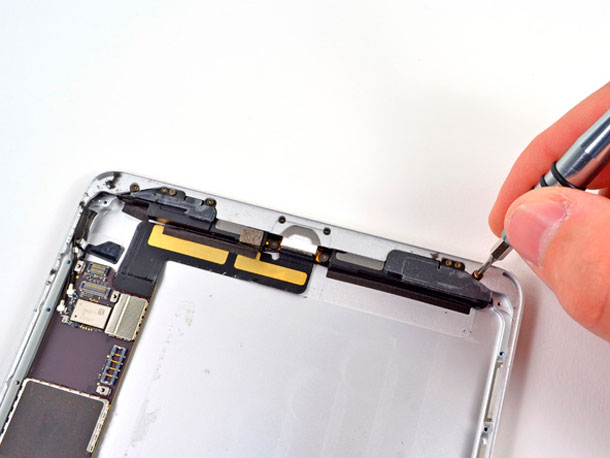

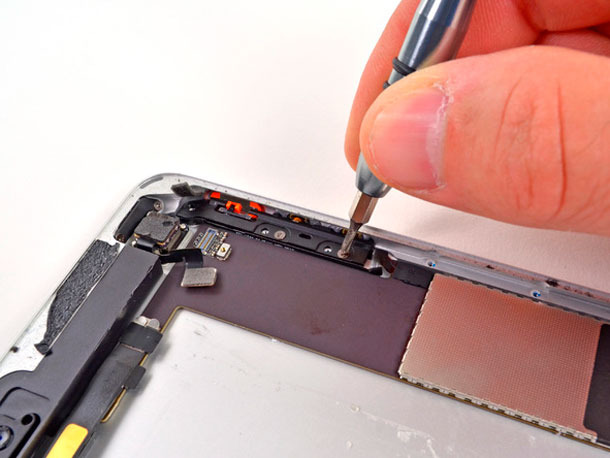

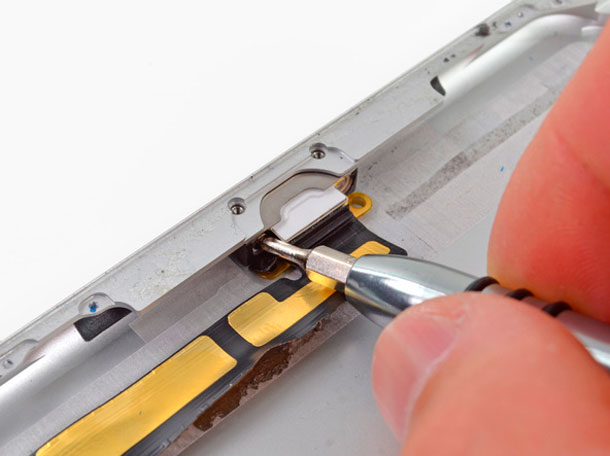

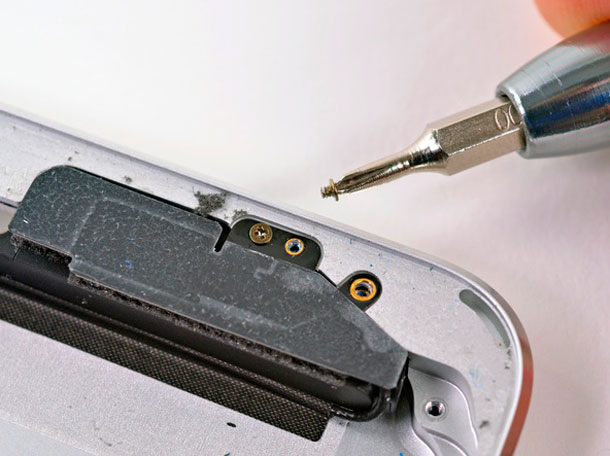

Разъем Lightning прикручен к задней панели двумя скрытыми винтами.

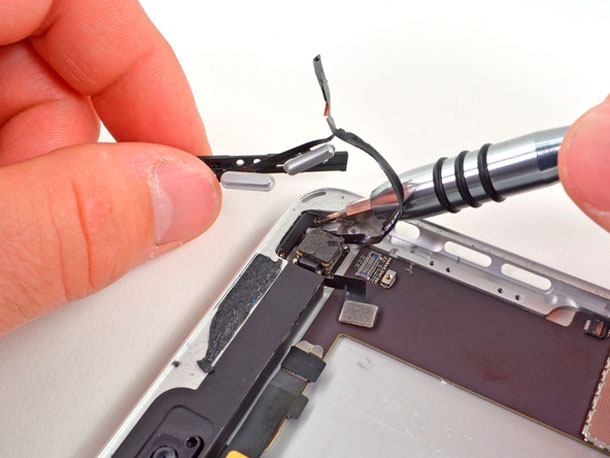

Перед тем, как приступить к изучению «мозга» планшета, извлекаем остальные небольшие компоненты.

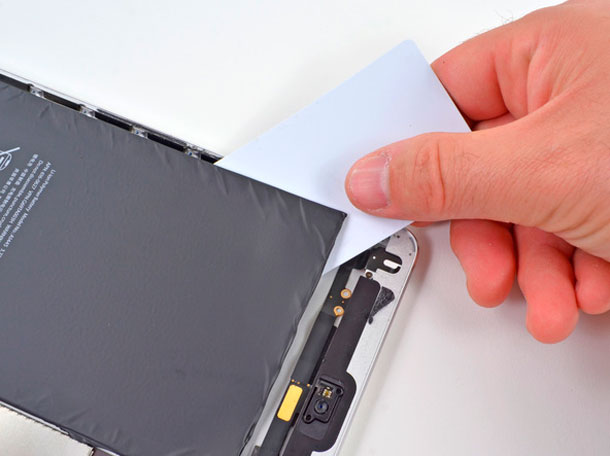

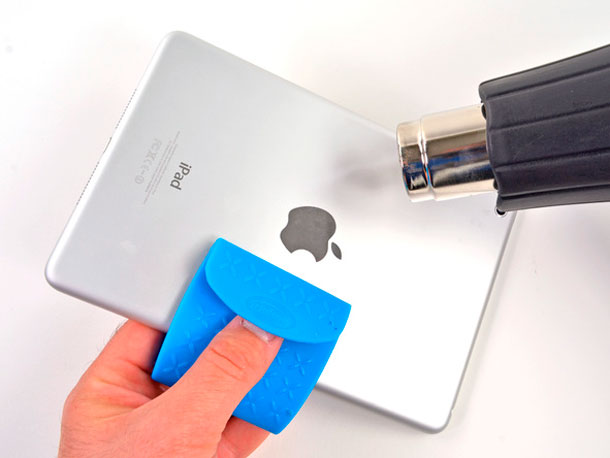

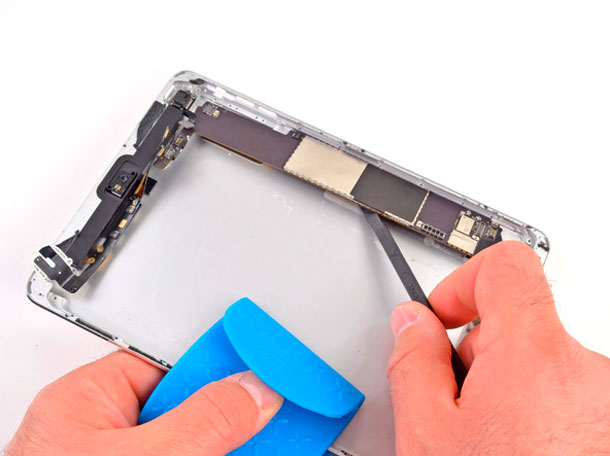

Прогреем заднюю панель в надежде ослабить клей, крепящий плату к задней панели.

Помогло.

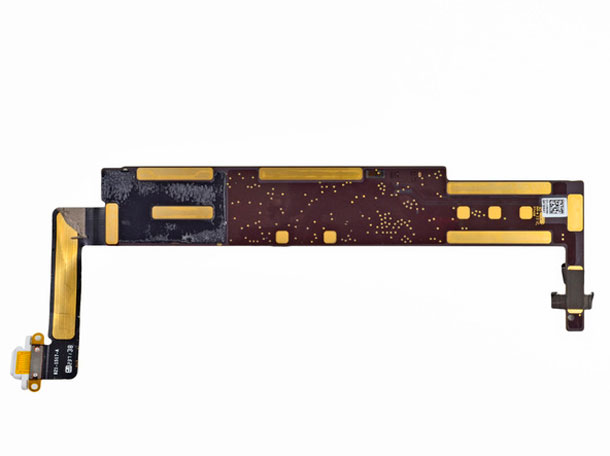

В отличие от док-разъёма в Pad 3, разъем Lightning в iPad Mini припаян к материнской плате, что увеличивает стоимость ремонта.

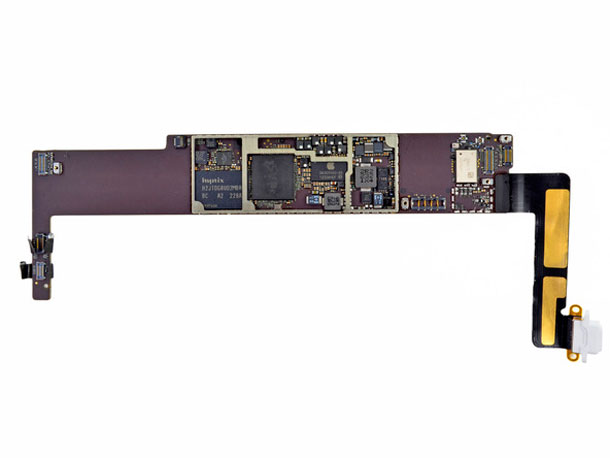

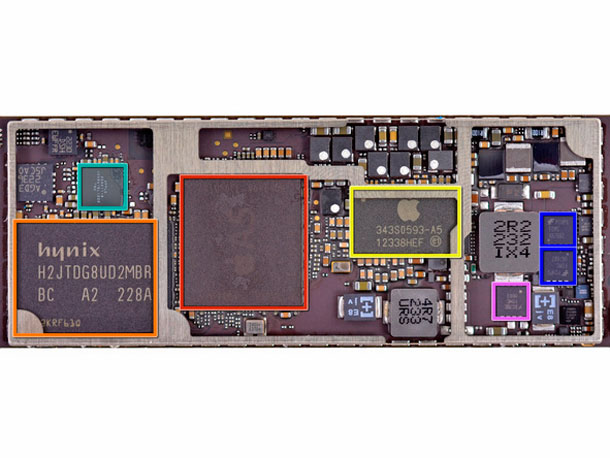

На верхней стороне материнской платы

Красный — Apple A5 processor (with close-up)
Оранжевый — Hynix H2JTDG8UD2MBR 16 GB NAND Flash
Жёлтый — Apple 343S0593-A5
Голубой — Apple 338S1116. Такой же присутствует в iPod Touch 5, а похожий на него —  Apple 338S1117, можно найти в iPhone 5
Синий — Два Fairchild PCHPS FDMC 6676BZ
Фиолетовый — Fairchild BC7BE F0MC 6683

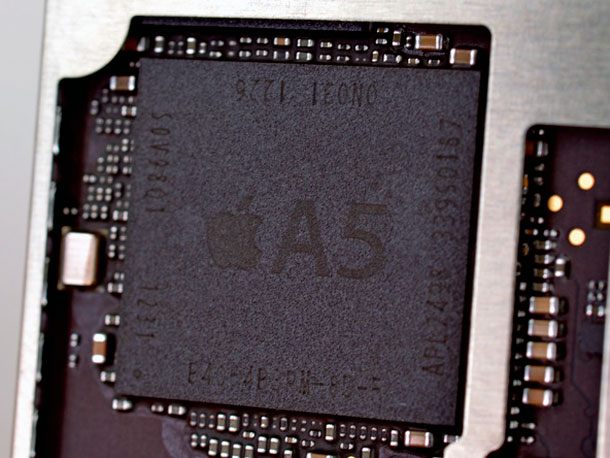

Процессор Apple A5.

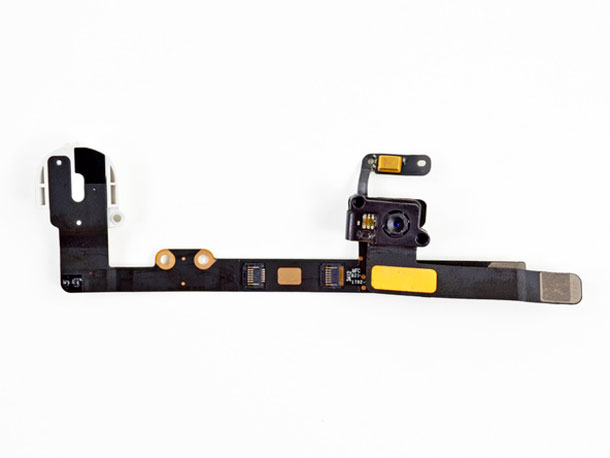

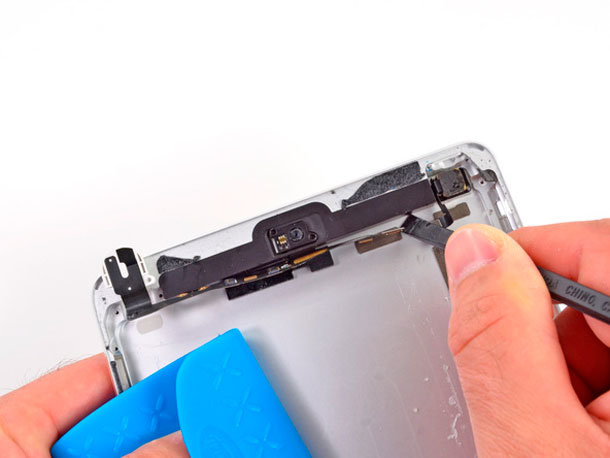

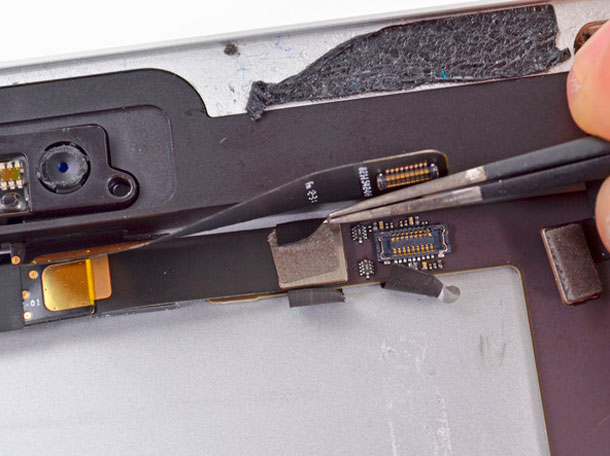

Удаляем разъем для наушников и фронтальной камеры.

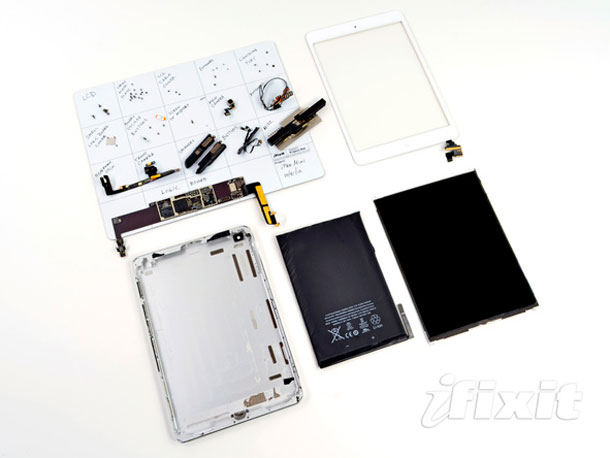

А вот и весь iPad Mini в разборе.
