В iFixIt уже «вскрыли» новый iPhone 4S

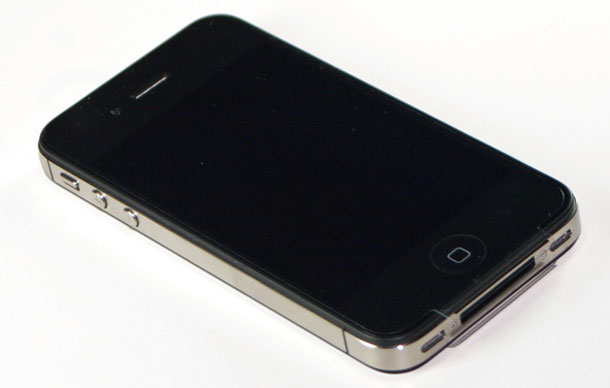

Несколько часов назад, ребята из мастерской iFixIt получили новенький iPhone 4S и сразу же приступили к процедуре его «вскрытия».

Как обычно им хочется раньше всех узнать, из каких комплектующих состоит новинка, выпущенная компанией Apple и поведать об этом всему миру. На данный момент процесс разборки iPhone 4S в самом разгаре, поэтому   фотографии и комментарии к ним будут добавляться постепенно.

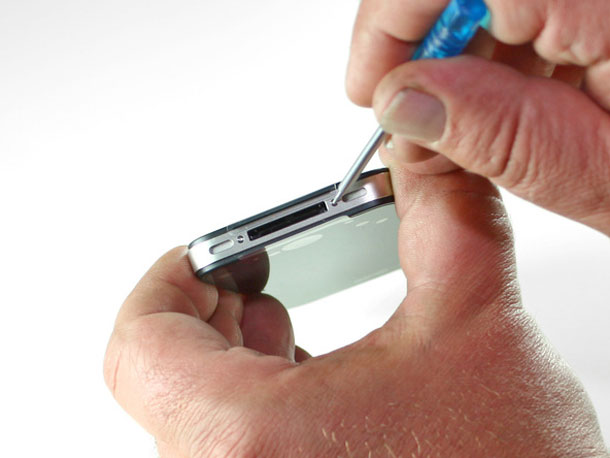

Опять эти Pentalobe-винты. Apple так и не придумала ничего нового)))

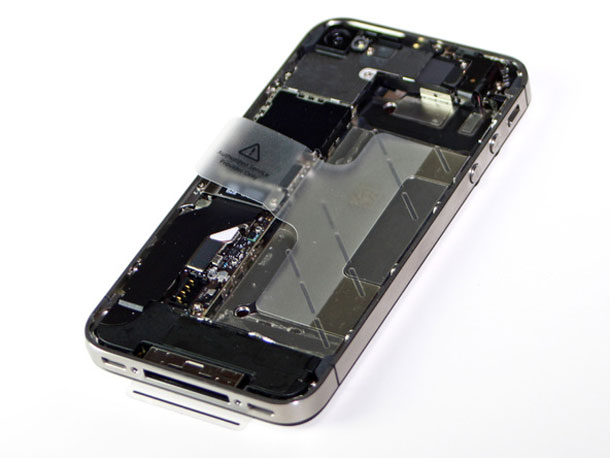

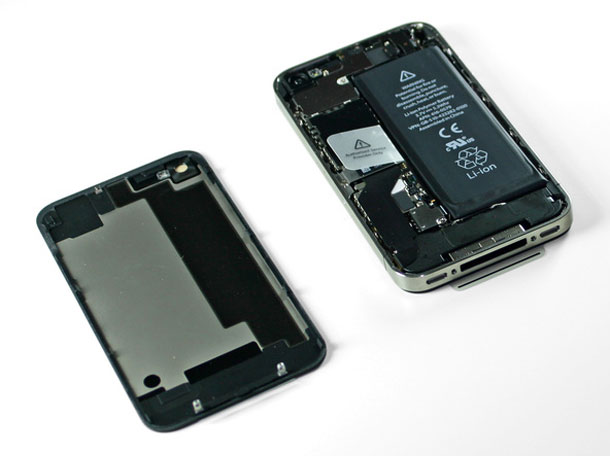

Снимаем заднюю крышку и видим на батарее предупреждение «Authorized Service Provider Only», но это нас не останавливает.

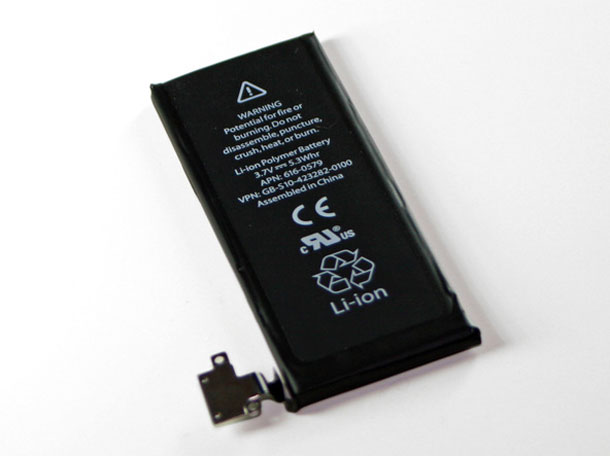

Батарея слегка улучшенная (на 05 WHrs мощнее, чем в iPhone 4) и, если приглядеться, немного больше по размеру. Как раз это даёт iPhone 4S дополнительный час в режиме разговора в сети 3G.

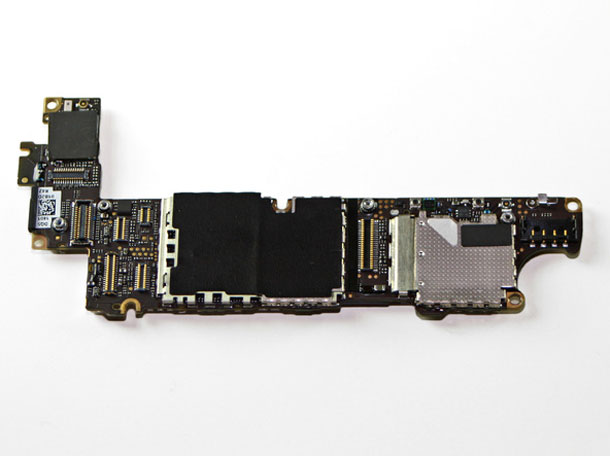

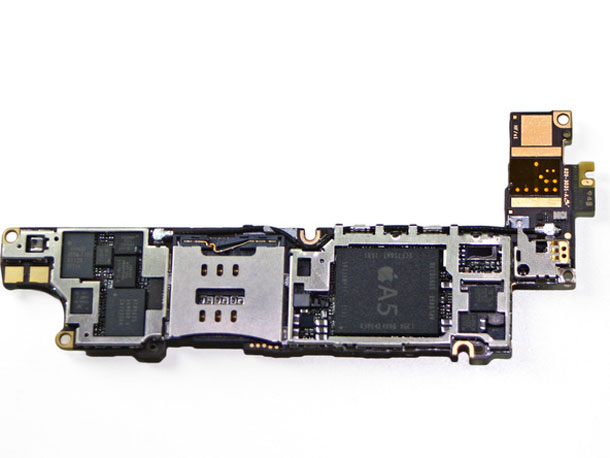

Материнская плата очень похожа на свою «сестру» в iPhone 4 CDMA

Ещё несколько фотографий этой платы.

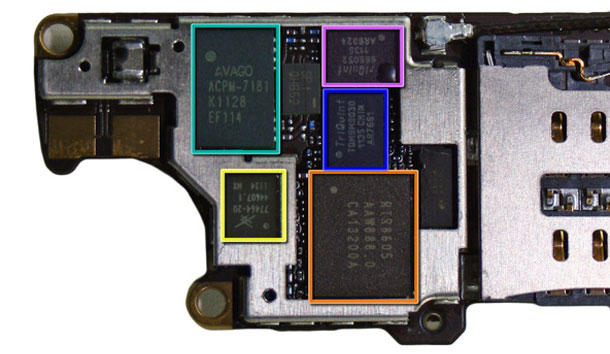

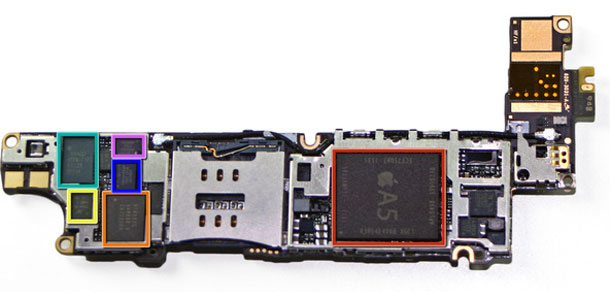

Красный — двухъядерный процессор Apple A5.
Оранжевый — Qualcomm RTR8605 Multi-band/mode RF Transceiver.
Жёлтый — Skyworks 77464-20.
Зелёный — Avago ACPM-7181 Power Amplifier.
Синий — TriQuint TQM9M9030 Multi-Mode Quad-Band Power Amplifier Module.
Фиолетовый — TriQuint TQM66052 (possibly a PA-Duplexer Module).

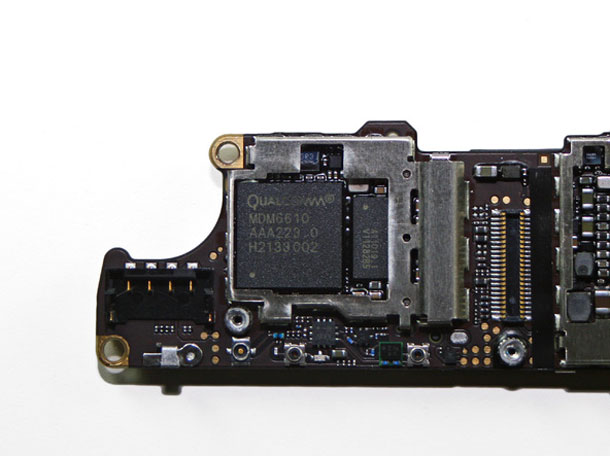

Чип MDM6610 от Qualcomm (в iPhone4 установлен MDM6600).

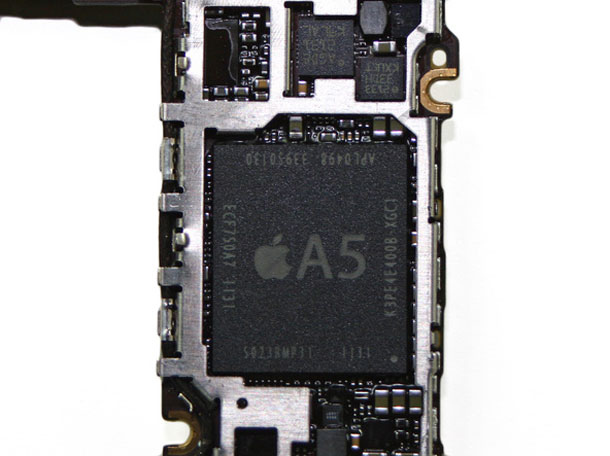

А вот и он, двухъядерный процессор Apple A5. Полностью аналогичен процессору, установленному в iPad 2, по крайней мере внешне. Здесь «живёт» Siri. Хотя iCloud может быть использован с любым устройством на iOS 5, Siri работает только с двухъядерных устройствах.

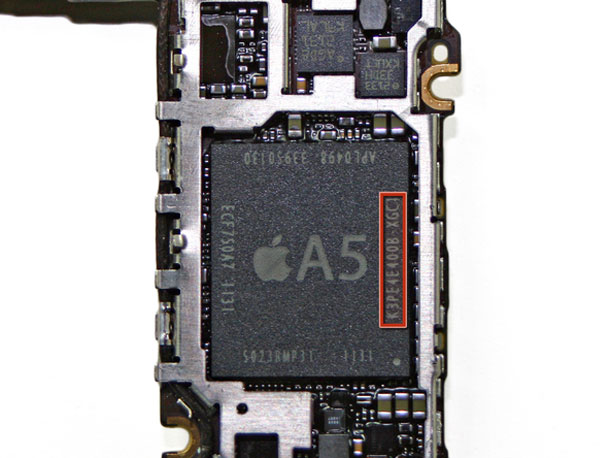

Символы E4E4 в маркировке K3PE4E400B-XGC1 подтверждают, что  iPhone 4S получил 512 Мб оперативной памяти.

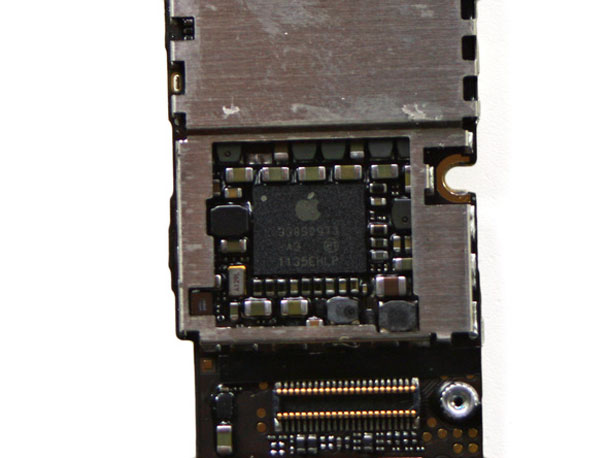

Чип Apple с маркировкой 338S0973, отвечающий за управление питанием.

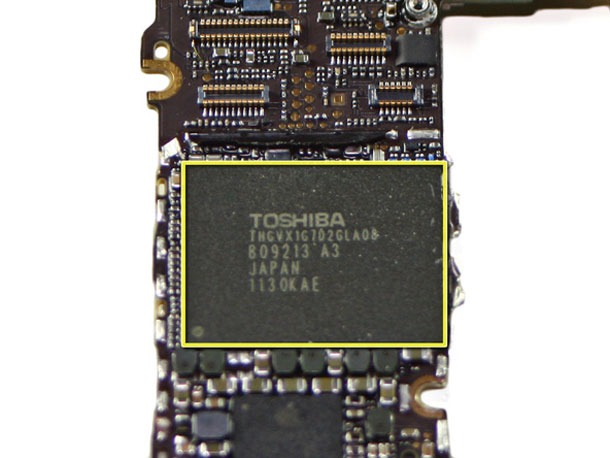

Флеш-память Toshiba THGVX1G7D2GLA08 16 GB 24 nm MLC NAND.

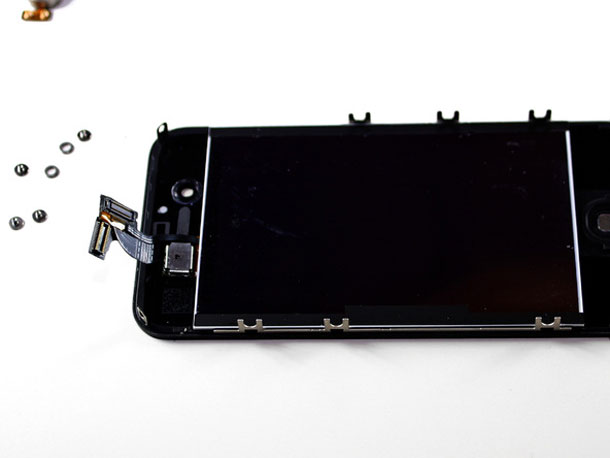

Дисплей Retina с разрешением 960×640 пикселей, который дебютировал в прошлом году в iPhone 4.

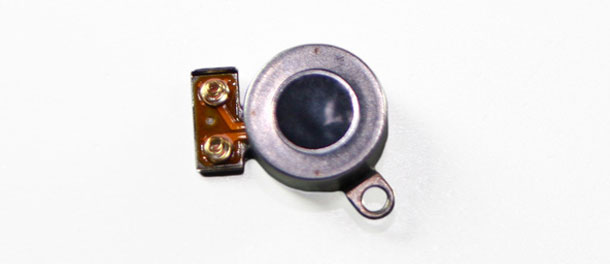

«Моторчик», отвечающий за вибрацию смартфона. В iPhone 4S установлен прямолинейный вибратор, такой же как в iPhone 4 CDMA, в отличие от iPhone 4 GSM, где установлен вращательный электропривод с противовесом. Для информации — прямолинейный вибратор работает тише и мягче в отличие от вращательного электропривода с противовесом

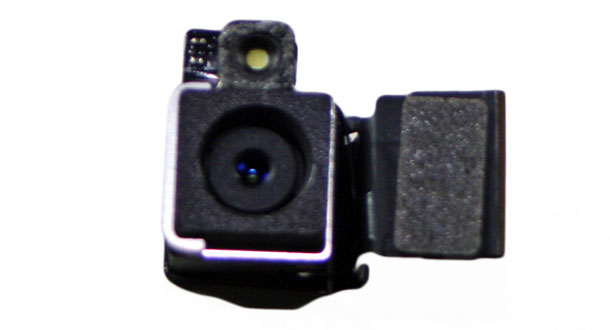

Тыловая 8-мегапиксельная камера, позволяющая снимать видео высокой четкости с разрешением 1080p и 30 кадрами в секунду.

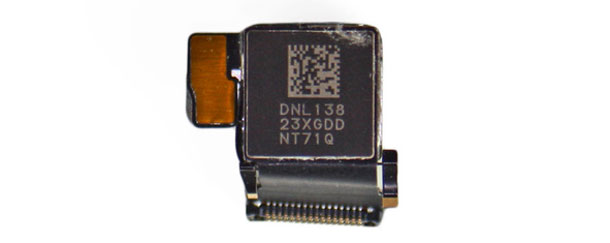

И её маркировка.

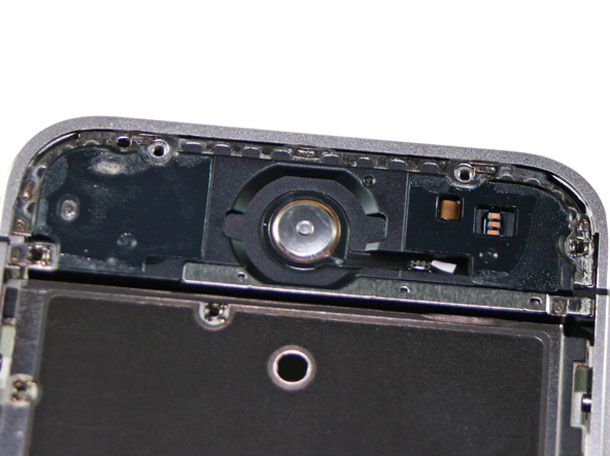

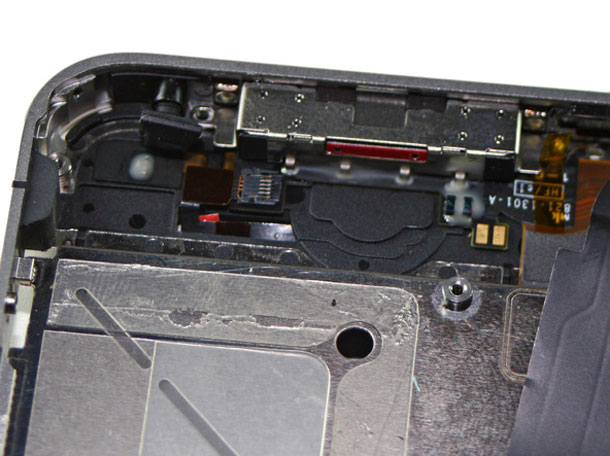

Кнопка «Home» «изнутри».

И опять индикаторы попадания жидкости.

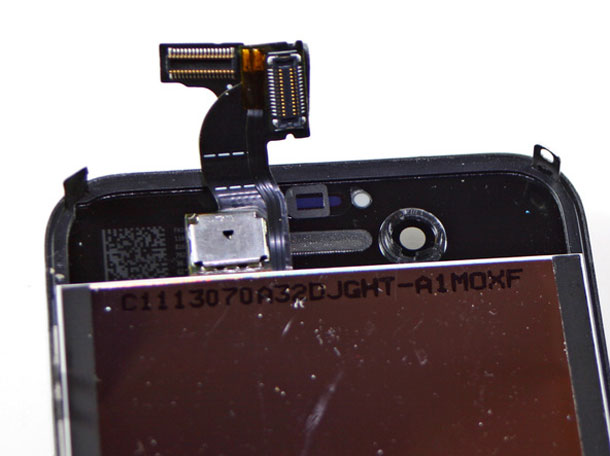

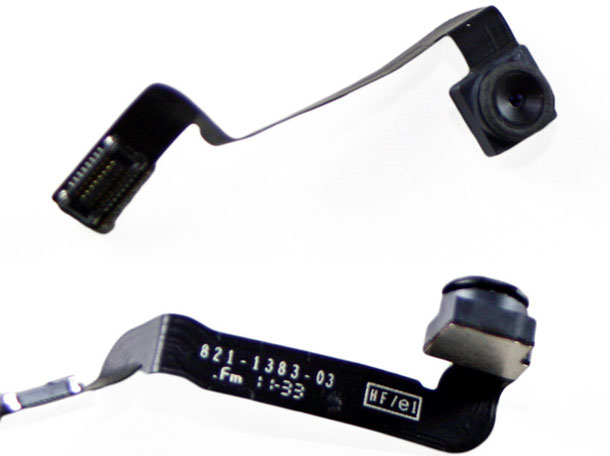

Фронтальная камера. Практически идеальна для FaceTime и Skype.

Гибкий шлейф с разъёмами.

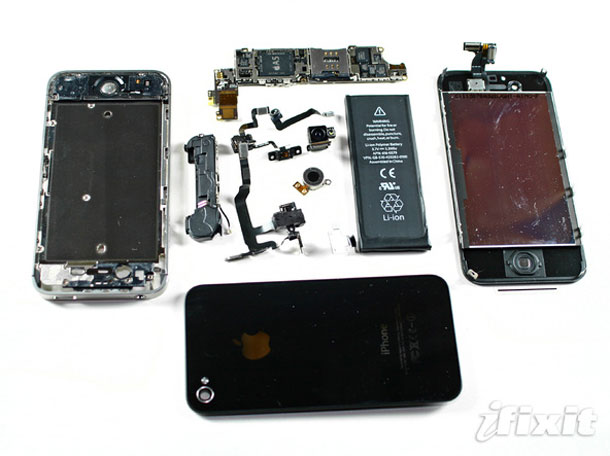

Все комплектующие iPhone 4S.
