Мастера из iFixit уже «вскрыли» iPhone 5

Как мы уже сообщали, в Австралии продажи нового iPhone 5 начались на несколько часов раньше, чем ещё в восьми странах первой волны и поэтому уже сейчас ребята из iFixit успели отчитаться о вскрытии этого смартфона.

Специально для этого они прилетели в Мельбурн, Австралия, где получили свежекупленный iPhone 5, с которым отправились в офис MacFixit Australia где, собственно, и происходило его «вскрытие».

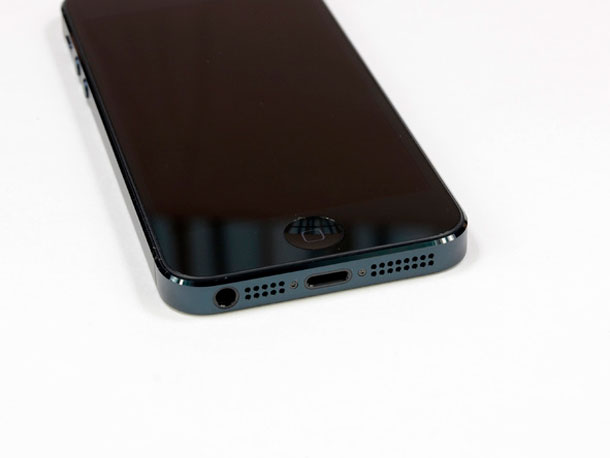

Наиболее очевидное изменение в нижней части смартфона это новый 8-контактный док-разъем Lightning, перенесённый туда разъем для наушников и обновленные динамик и микрофон.

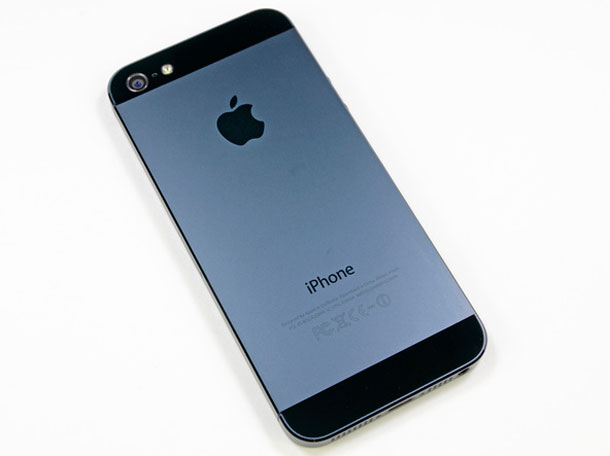

Компания Apple установила те же винты, которые она использовали в течение последних двух лет в iPhone 4 и iPhone 4S, а цельная задняя панель в чём то напоминает заднюю панель в iPhone 3GS.

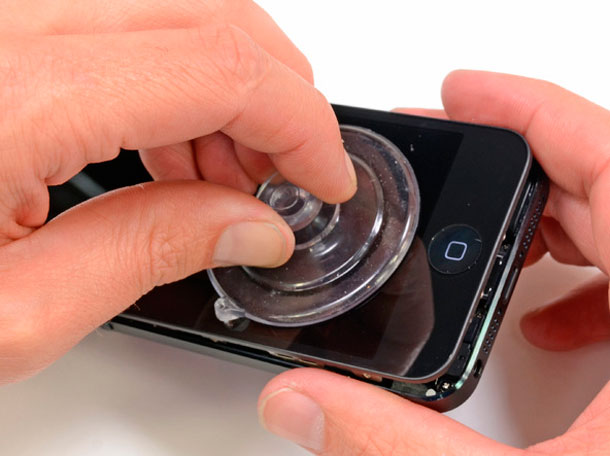

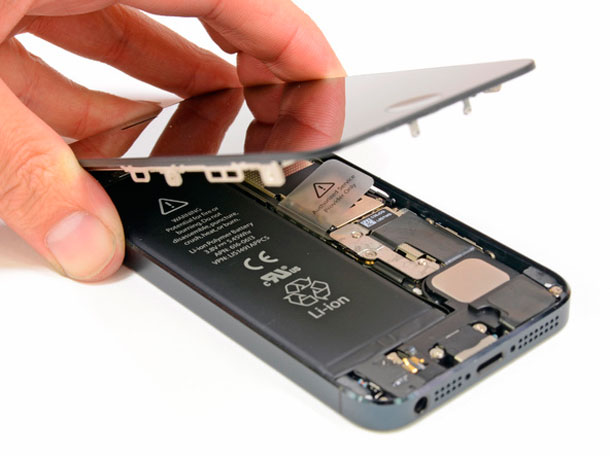

Снять переднюю панель в iPhone 5 будет гораздо проще, чем в iPhone 4S, на что ранее требовалось порядка 38 шагов.

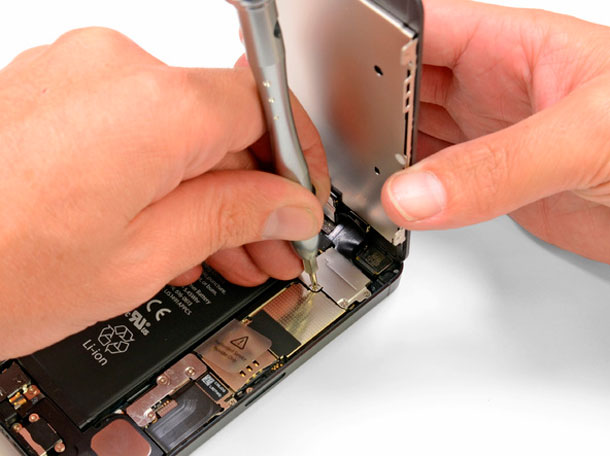

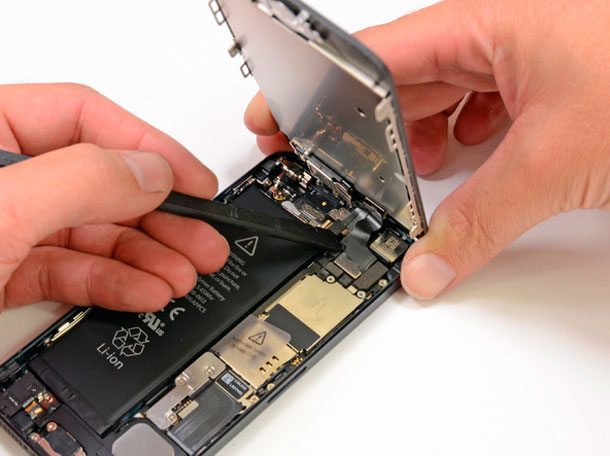

Шлейф дисплея прочно удерживаются на плате с помощью нескольких простых винтов от Phillips и фиксаторов.

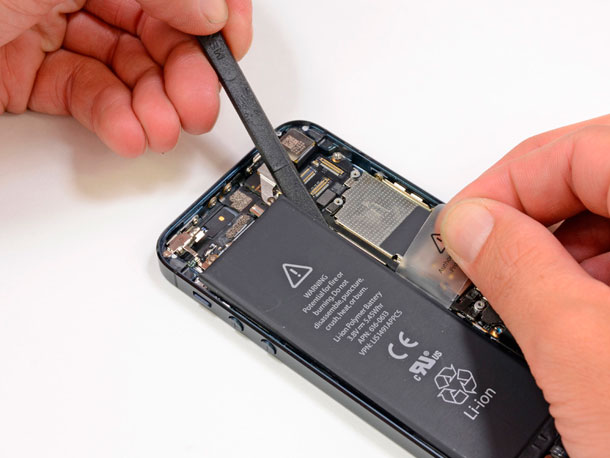

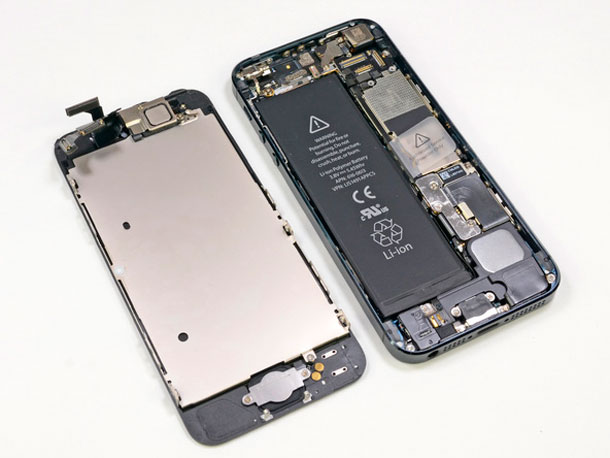

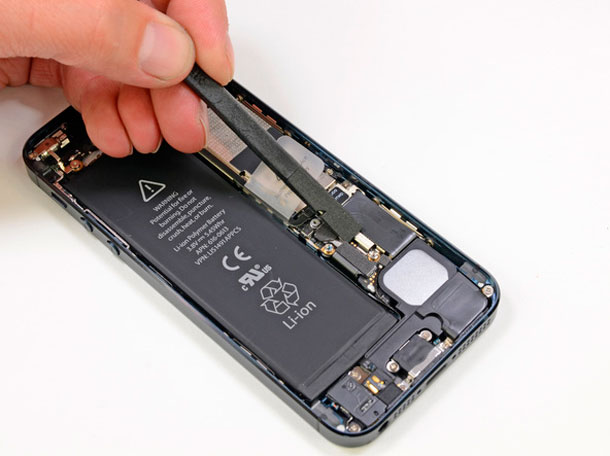

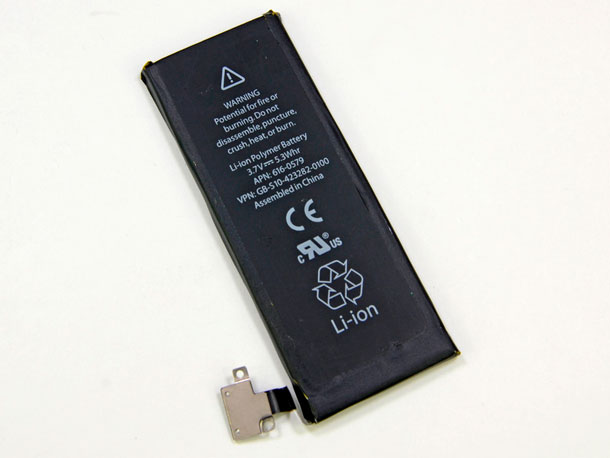

Теперь удаляем аккумулятор.

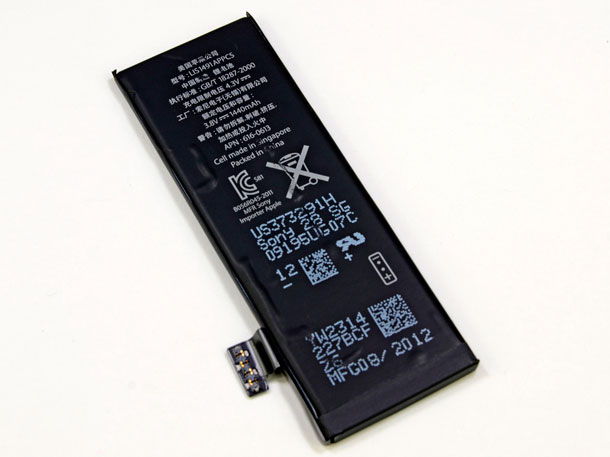

Его спецификации: 3.8V — 5.45Wh — 1440mAh, а на обратно стороне мы видим надписи «MFR Sony» и «Cell made in Singapore».

Этот контакт соединён с металлическим каркасом вокруг фронтальной камеры.

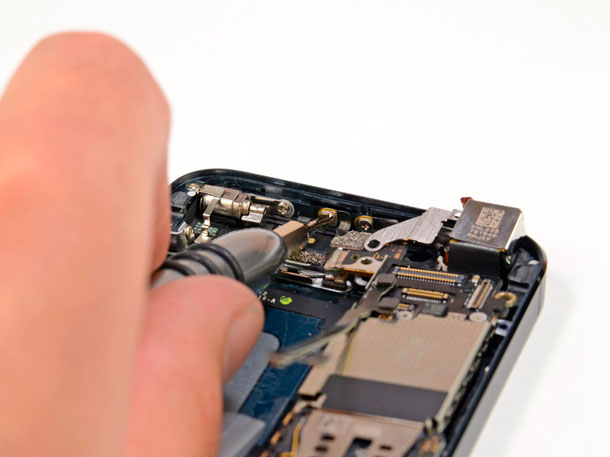

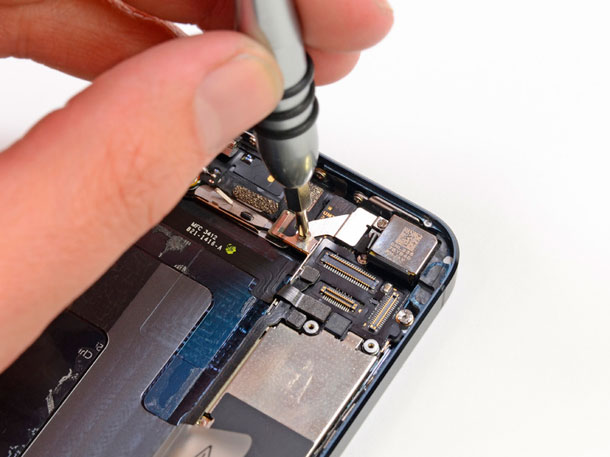

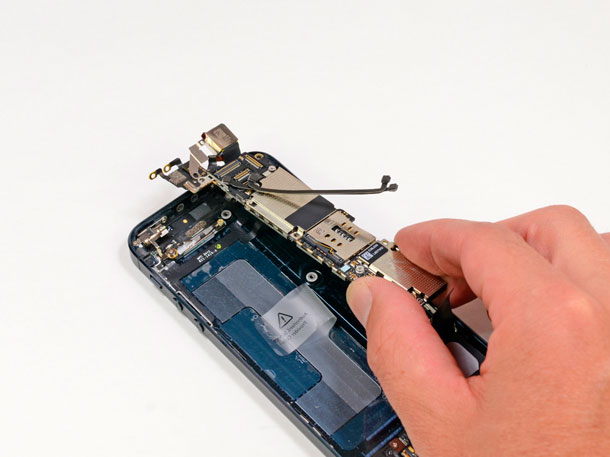

Рядом с верхней части корпуса находится несколько разъемов антенны, надежно привинченных к внутренней части корпуса.

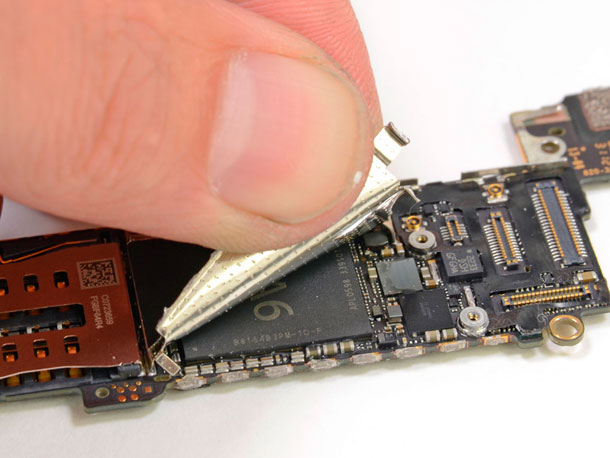

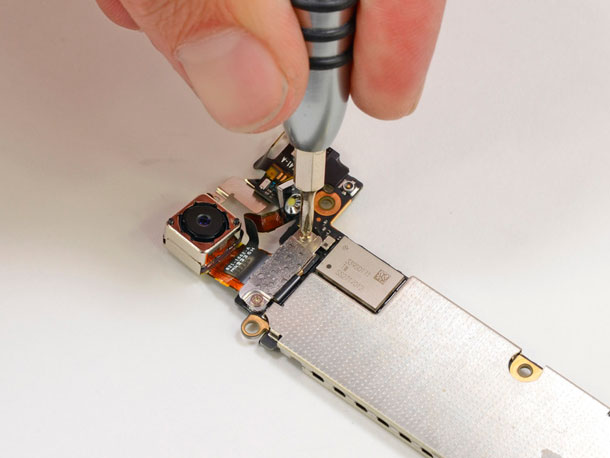

Многие из компонентов, находящихся на материнской плате, удерживаются с помощью винтов и кронштейнов.

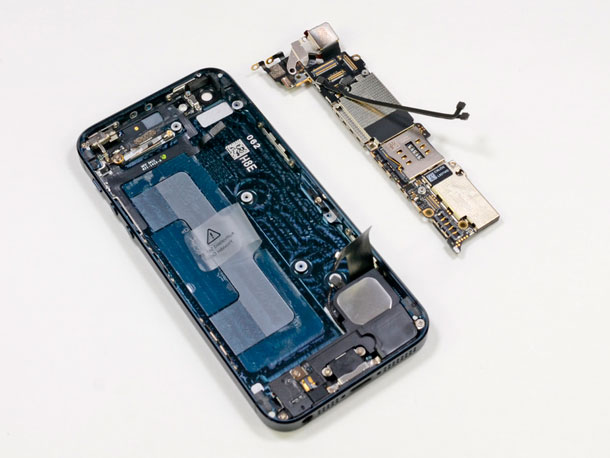

Материнская плата

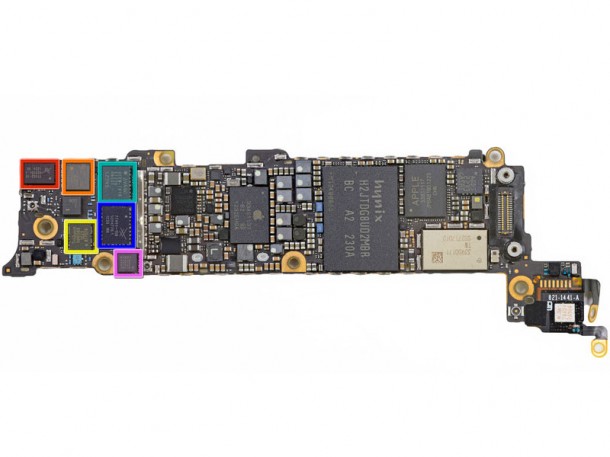

Красный — Skyworks 77352-15 GSM/GPRS/EDGE power amplifier module
Оранжевый — SWUA 147 228 is an RF antenna switch module
Жёлтый — Triquint 666083-1229 WCDMA / HSUPA power amplifier / duplexer module for the UMTS band
Зелегый — Avago AFEM-7813 dual-band LTE B1/B3 PA+FBAR duplexer module
Синий — Skyworks 77491-158 CDMA power amplifier module
Фиолетовый — Avago A5613 ACPM-5613 LTE band 13 power amplifier

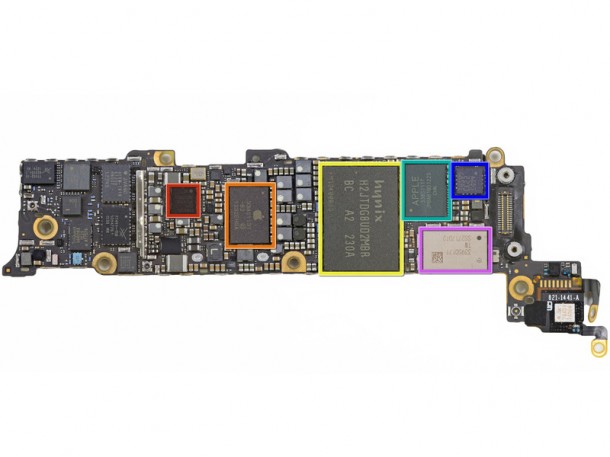

Красный — Qualcomm PM8018 RF power management IC
Оранжевый — Hynix H2JTDG2MBR 128 Gb (16 GB) NAND flash
Жёлтый — Apple 338S1131 dialog power management IC*
Зелегый — Apple 338S1117 Elpida memory MCP for LTE*
Синий — TMicroelectronics L3G4200D (AGD5/2235/G8SBI )
Фиолетовый — Murata 339S0171 Wi-Fi module

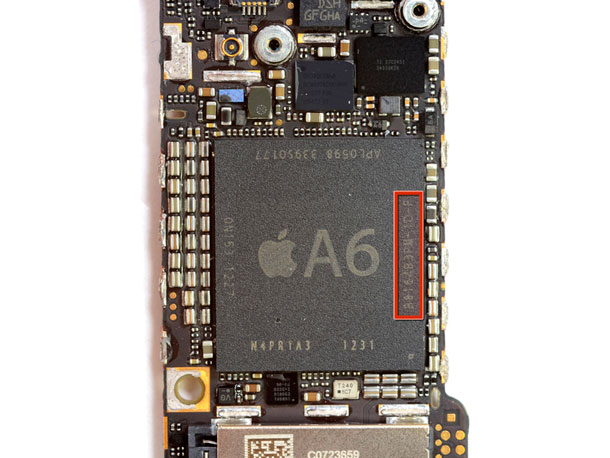

А вот и он — процессор Apple A6 — первый «яблочный» SoC, созданный на базе ARMv7.

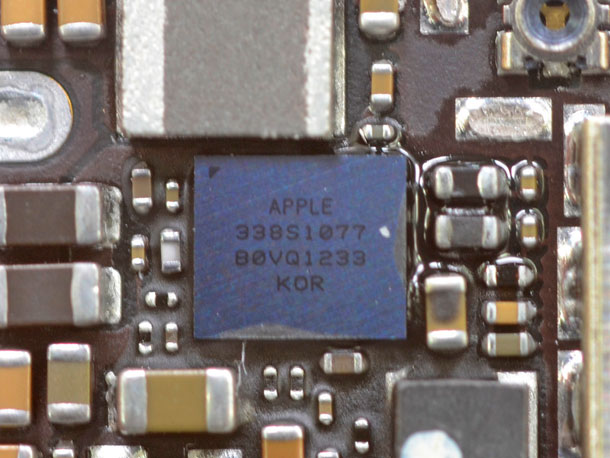

Чип 338S1077 Cirrus — он действует как цифро-аналоговый и аналого-цифровой преобразователь для кодирования и декодирования входного и выходного аудио сигнала.

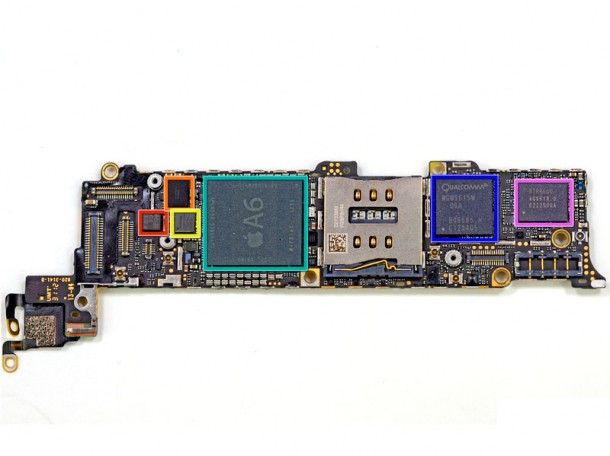

И снова материнская плата. На этот раз вид снизу
Красный — STMicroelectronics LIS331DLH (2233/DSH/GFGHA) ultra low-power, high performance, three-axis linear accelerometer
Оранжевый — Texas Instruments 27C245I touch screen SoC

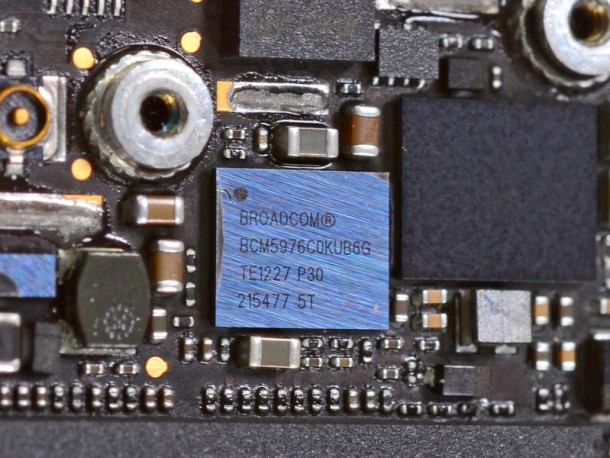

Жёлтый — Broadcom BCM5976 touchscreen controller

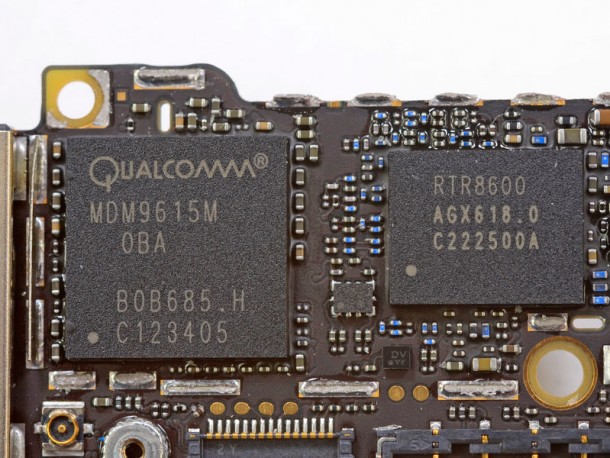

Qualcomm MDM9615M — модем 4G LTE — создан по 28-нм технологии и трансивер Qualcomm RTR8600 multi-band/mode RF.

Broadcom BCM5976 контроллер трекпада, работающий в паре с контроллером Texas Instruments touchscreen

Много деталей просто приклеены

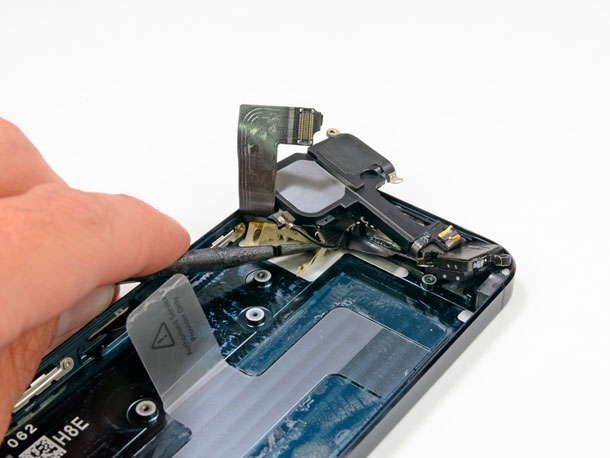

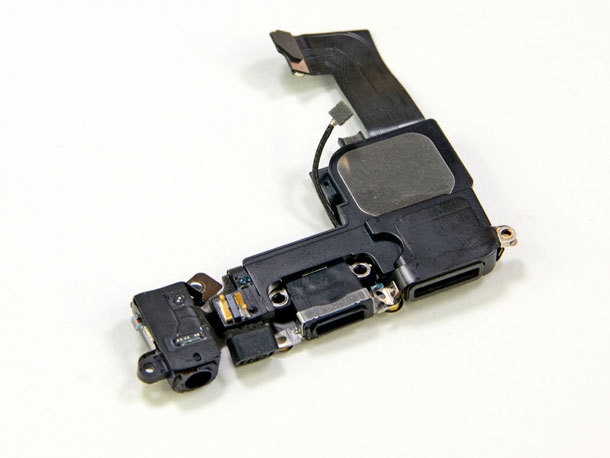

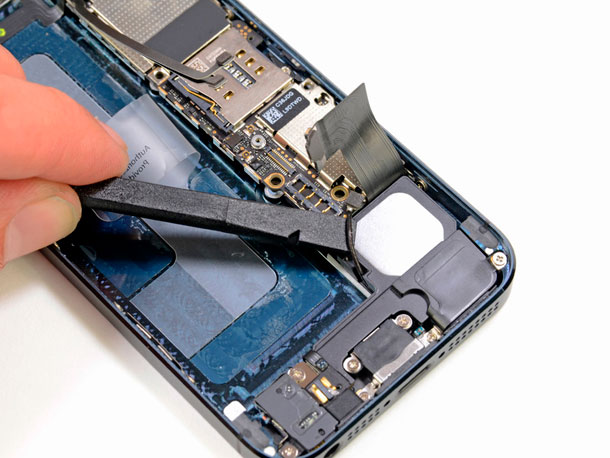

Шлейф с док-разъёмом Lightning и разъёмом для наушников

Один из трёх микрофонов

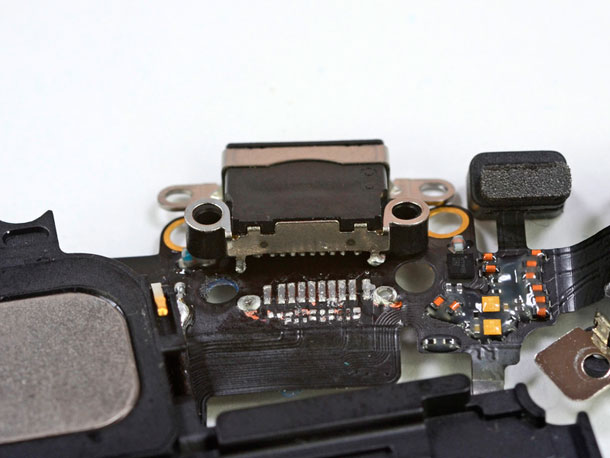

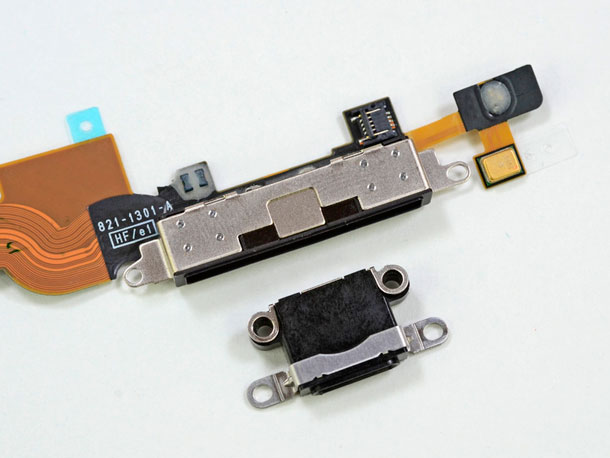

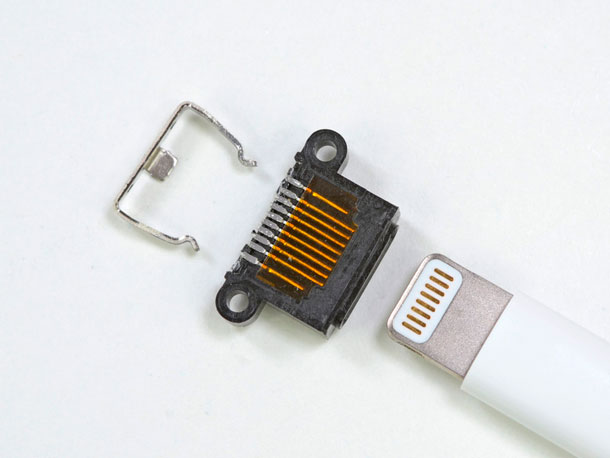

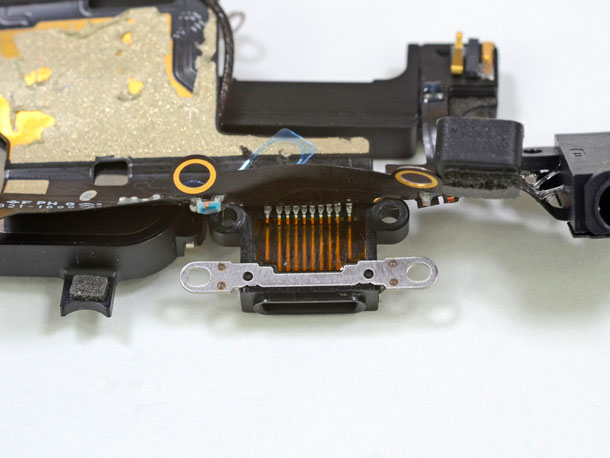

Разобранный 8-контактный разъем Lightning. Можно с уверенностью говорить, что два из его контактов — это питание и земля, а про назначение остальных можно только догадываться.

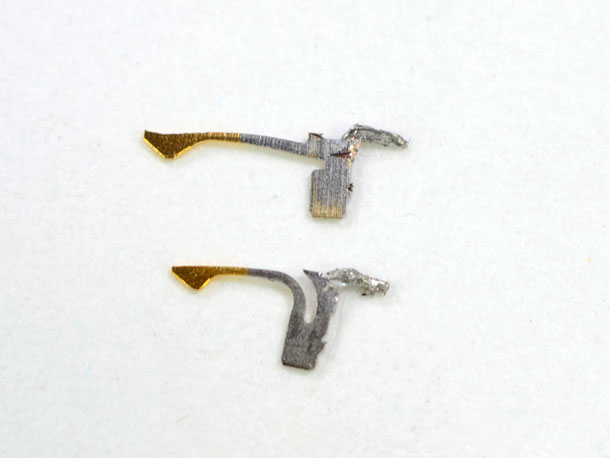

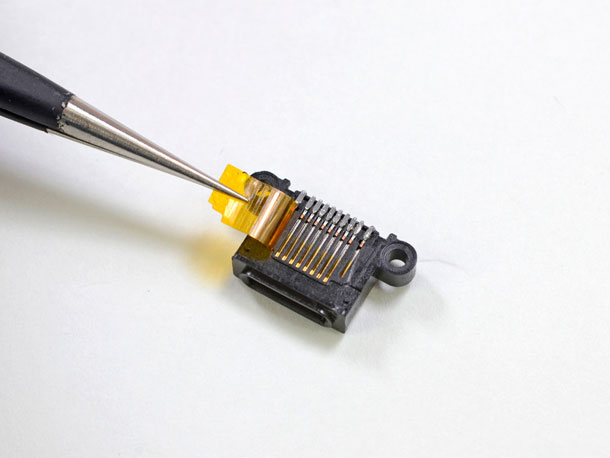

Дальнейшее исследование разъема Lightning показало, что контакты очень упругие и на конце каждого из них нанесена медь, чтобы обеспечить хорошую проводимость между шнуром Lightning и разёмом в устройстве.

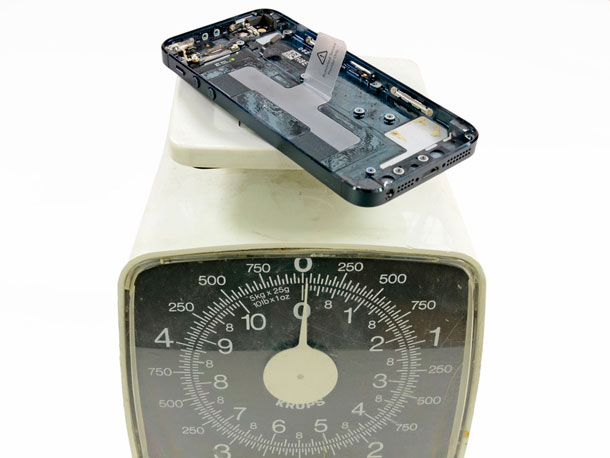

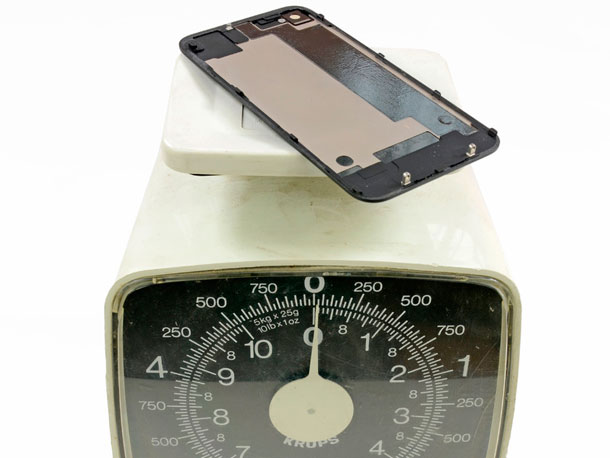

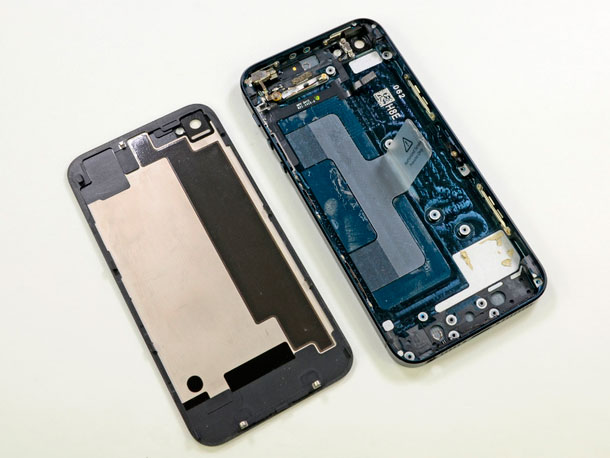

Задняя панель iPhone 5 весит немного больше, чем стеклянная задняя панель iPhone 4S.

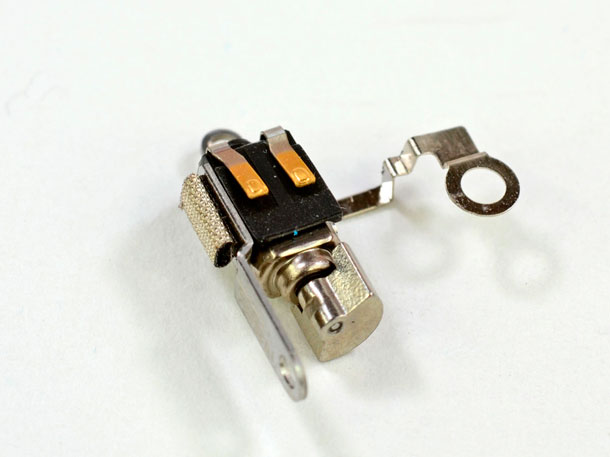

Вибро-моторчик. В отличие от линейно-осциллирующего в iPhone 4S, в iPhone 5 Apple вернулась к вращательному с противовесом.

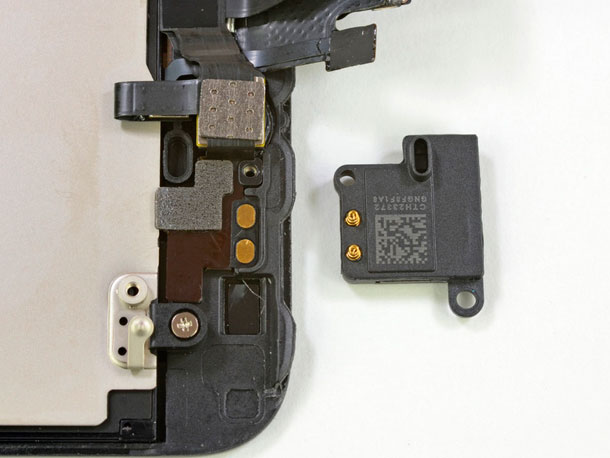

Динамик крепится к дисплею с помощью двух винтов

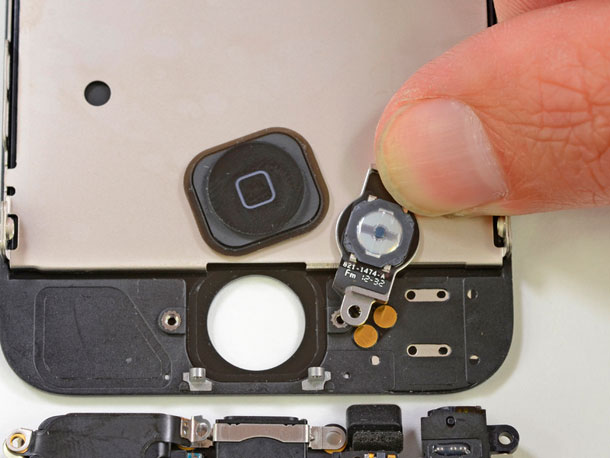

Кронштейн кнопки Home выполнен из металла, что должно значительно повысить её надёжность.

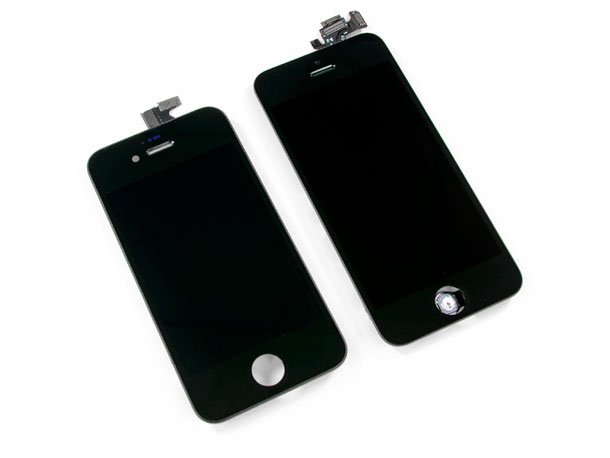

Сравнение дисплеев iPhone 4S и iPhone 5

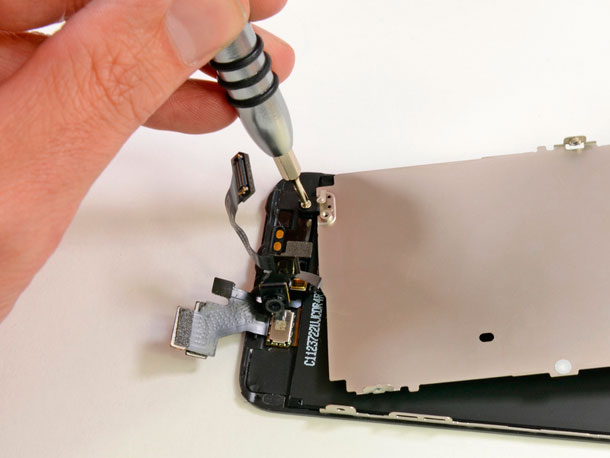

Металлическая пластина на задней стороне дисплея, скорее всего, используется для защиты и теплоизоляции и  легко снимается после удаления нескольких винтов.

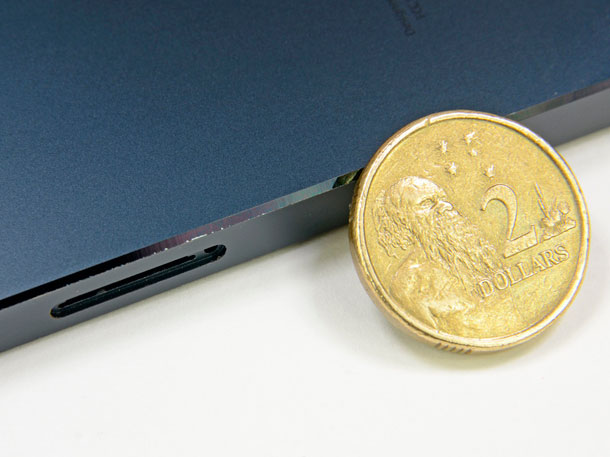

Отверстие для лотка Nano-SIM.

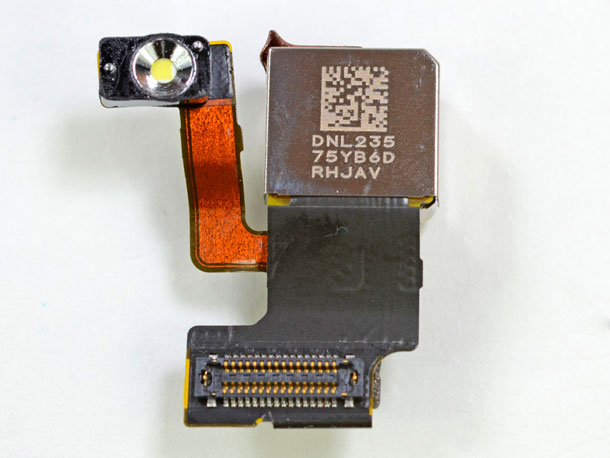

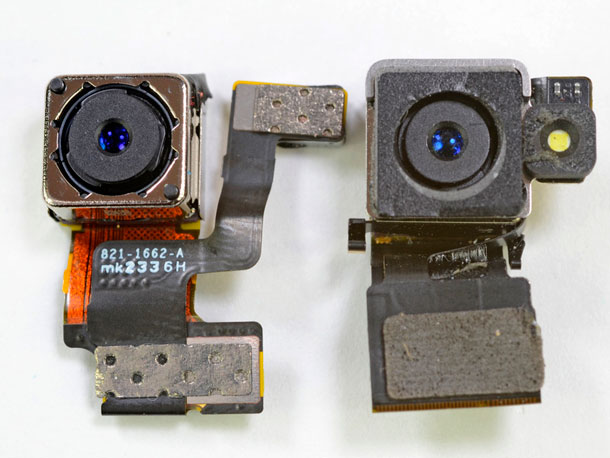

Обновленная 8-мегапиксельная камера iSight. Хотя довольно трудно увидеть различия между ней и камерой в iPhone 4S, Apple сделала несколько значительных обновлений, включая улучшенную съёмку при низкой освещенности и на 40% увеличила её быстродействие (камера iPhone 5 слева).

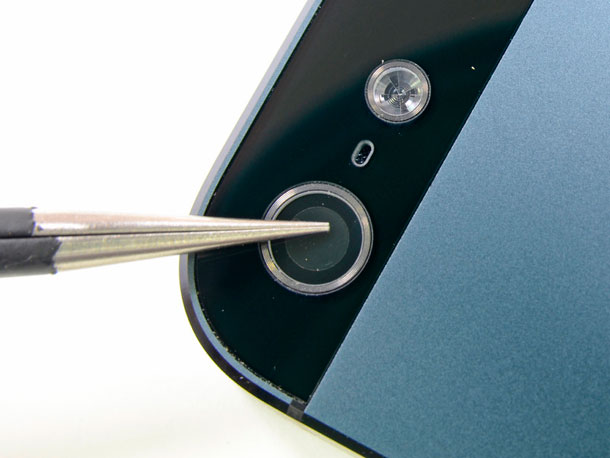

Apple также использовала сапфировое стекло для защиты линзы камеры, которое очень сложно поцарапать.

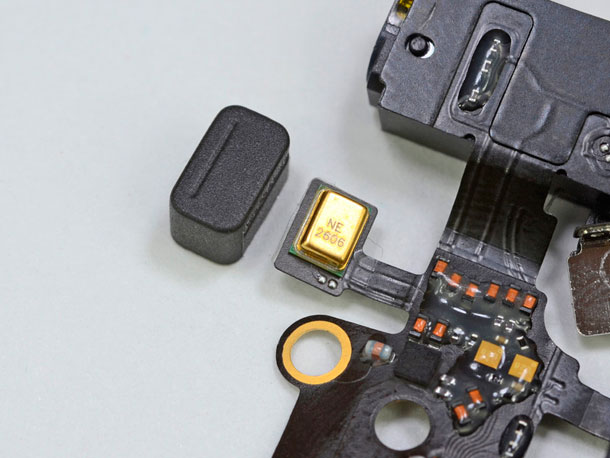

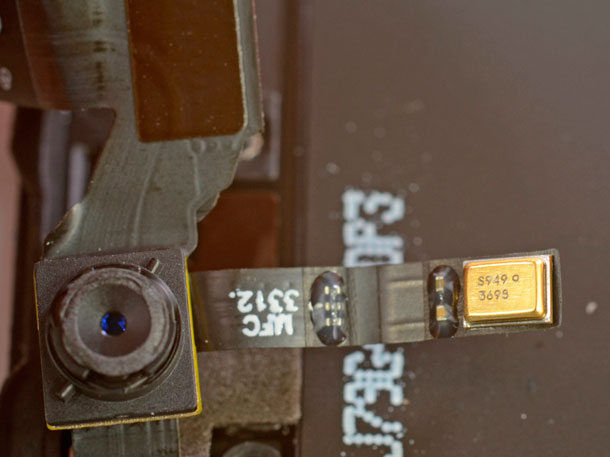

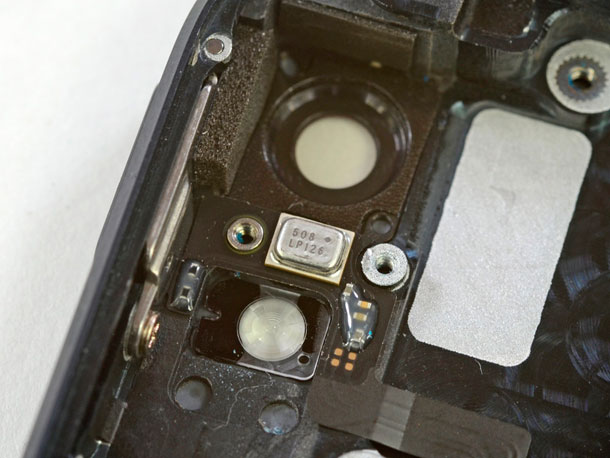

А вот и остальные два микрофона. Первый размещён на лицевой стороне в верхней части смартфона и предназначен для FaceTime и громкой связи. Второй находится на зажней стороне смартфона и предназначен для подавления шума при съёмке.

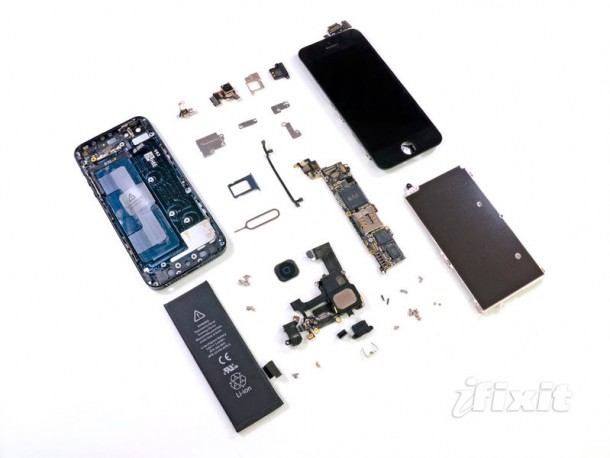

Все компоненты iPhone 5.

Вот, собственно, и всё. В заключение iFixit поставили этому смартфону 7 баллов и 10 по ремонтопригодности (10 баллов — самый простой в ремонте).
